Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs nebo *.rf6). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

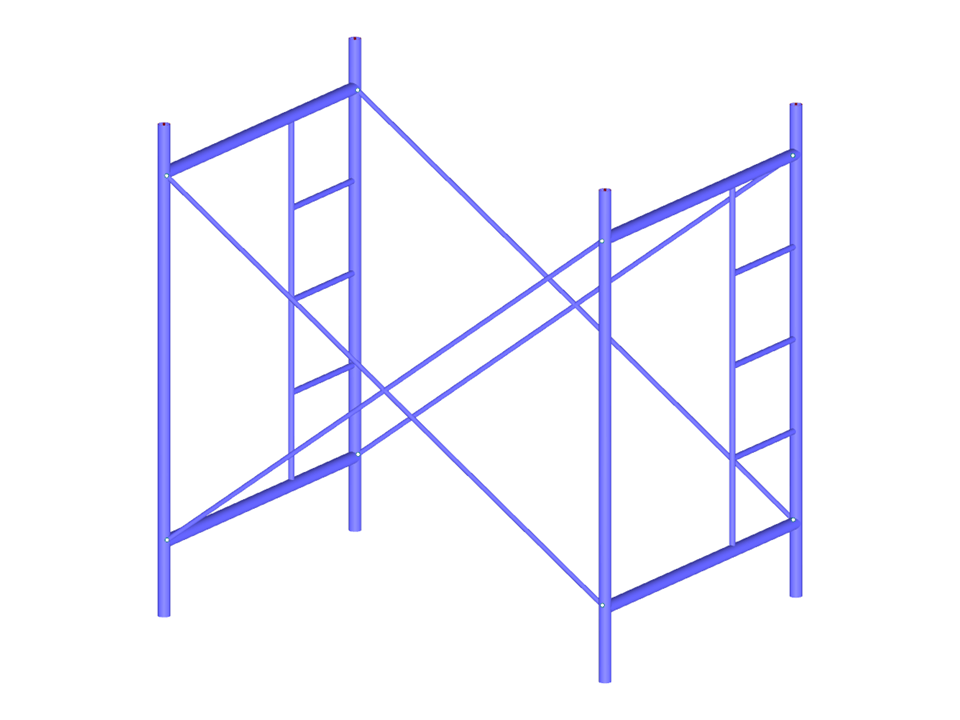

Trubkové lešení
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 32 |
Počet linií | 20 |
Počet prutů | 20 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 4 |
Počet kombinací výsledků | 2 |
Celková hmotnost | 0,057 t |
Rozměry (metrické) | 2,000 x 2,000 x 1,500 m |
Rozměry (imperiální) | 6.56 x 6.56 x 4.92 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
