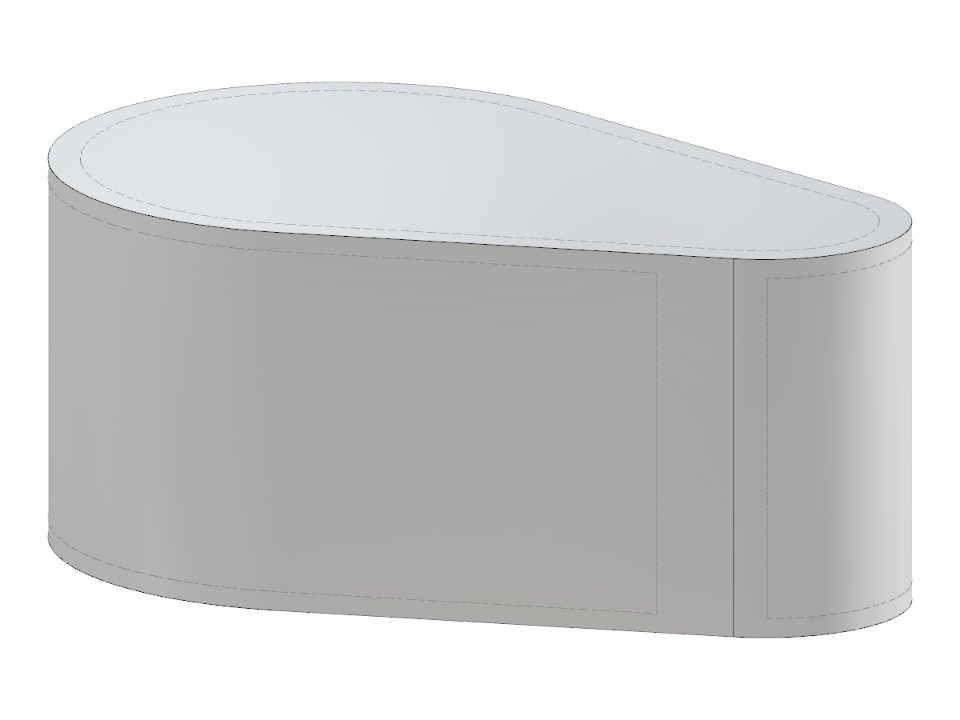

SLD152c
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 8 |
| Počet linií | 10 |
| Počet prutů | 0 |
| Počet ploch | 4 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 413,326 t |
| Rozměry (metrické) | 9,500 x 4,000 x 6,000 m |
| Rozměry (imperiální) | 31.17 x 13.12 x 19.69 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
