Na tomto modelu jsme vysvětlili posouzení smyku ve styčné ploše v modulu RF-CONCRETE Members.

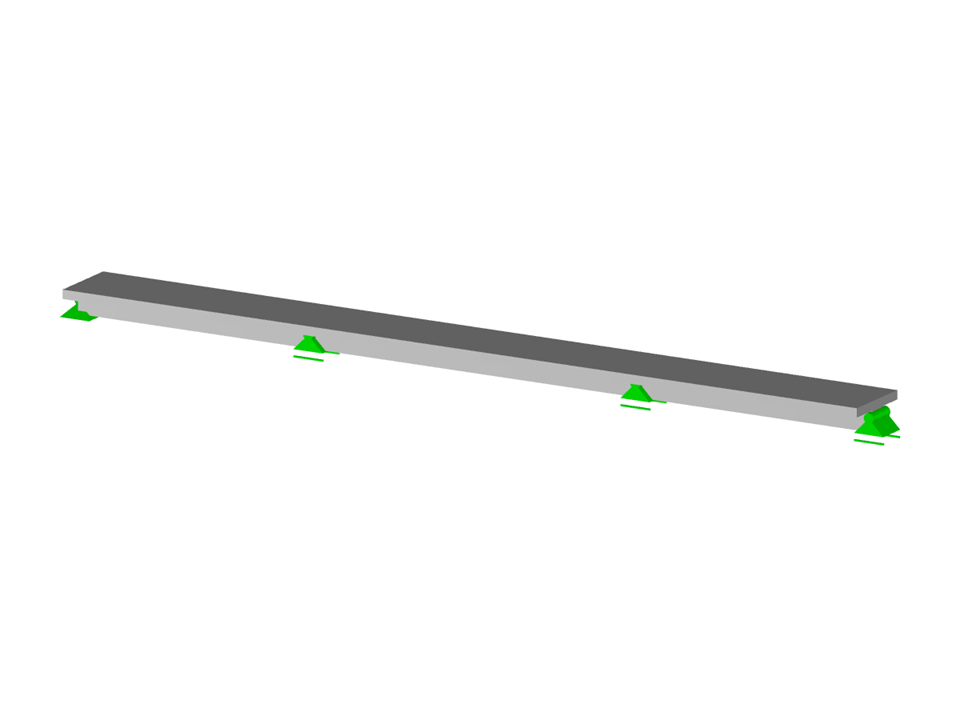

Deskový nosník
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 6 |
| Celková hmotnost | 17,901 t |
| Rozměry (metrické) | 17,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 55.77 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
