Na tomto modelu byla předvedena funkce "Informace o objektu...".
Model použitý v

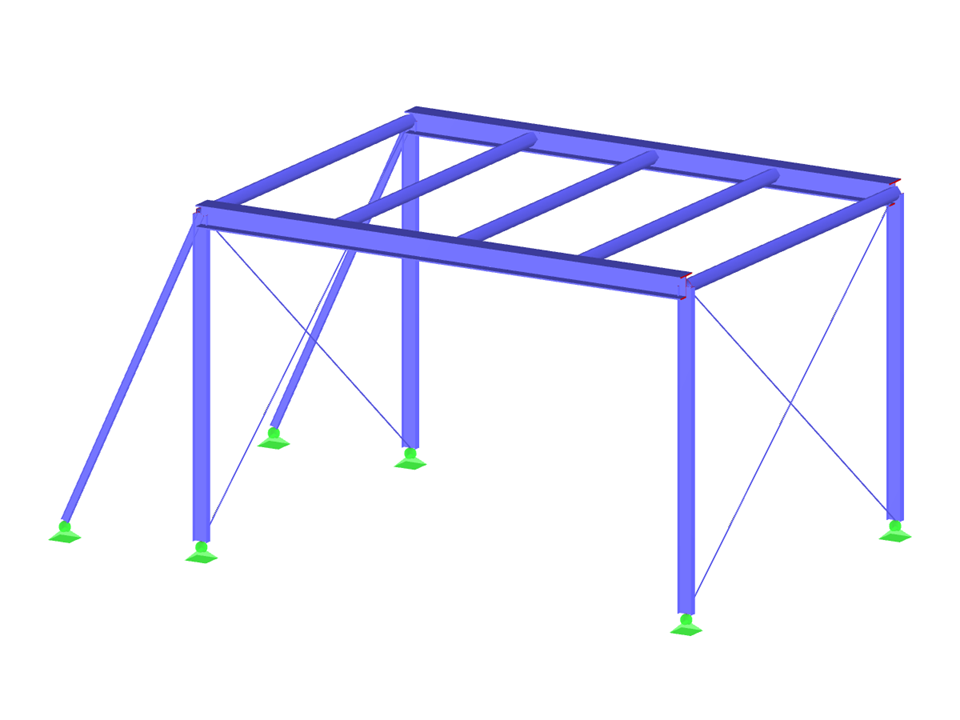

Ocelová plošina
| Počet uzlů | 16 |
| Počet prutů | 23 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 2,807 t |
| Rozměry (metrické) | 9,600 x 5,800 x 4,550 m |
| Rozměry (imperiální) | 31.5 x 19.03 x 14.93 feet |
| Verze programu | 8.25.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Délka: 00:00:31 min
Délka: 01:00:52 min
Databáze znalostí
Délka: 00:01:12 min
Délka: 00:00:35 min
Databáze znalostí
Délka: 00:01:20 min
Databáze znalostí
Délka: 00:00:53 min
Databáze znalostí
Délka: 00:00:46 min
Databáze znalostí
Délka: 00:01:06 min
Délka: 00:00:44 min
S funkcí „Informace o objektu...“, kterou naleznete v menu „Nástroje“, můžete zobrazit všechny informace o objektu umístěním kurzoru myši v okně grafiky.
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
Stabilita konstrukce není při posouzení ocelových konstrukcí novým aspektem. Kanadská norma pro návrh oceli CSA S16 a její nejnovější verze z roku 2019 nepředstavují výjimku. Podrobné požadavky na stabilitu lze řešit buď zjednodušenou metodou stabilitní analýzy podle článku 8.4.3, nebo nově v normě 2019 metodou stabilitních účinků v pružné analýze v příloze O.
Přídavný modul RF-/STEEL EC3 automaticky načítá z vlastností průřezu křivku vzpěrné pevnosti, která se použije pro posouzení průřezu na vzpěr. Zejména u obecných průřezů, ale i ve zvláštních případech, lze v zadání její přiřazení ručně upravit.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".
Čím by to mohlo být?
Proč jsou při aktivaci plastických posouzení metodou částečných vnitřních sil (RF-/STEEL Plasticity) v záložce Stabilita zašedlé návrhy náhradních prutů?
V souvislosti s výpočtem podle teorie III. řádu dostávám výrazně menší deformace než při výpočtu podle I. nebo II. řádu. Jak je to možné?
Jak funguje aktivace imperfekce ve tvaru počátečního prohnutí?
Jsou modely a prezentace ze semináře z roku 2020 volně k dispozici a můžete mi je prosím poslat?
Mohu na základě vnitřních sil rychle optimalizovat všechny průřezy v mém modelu?
