Na tomto modelu jsme ukázali rozdílné působení zatěžovacích stavů při automatickém vytváření kombinací.
Model použitý v

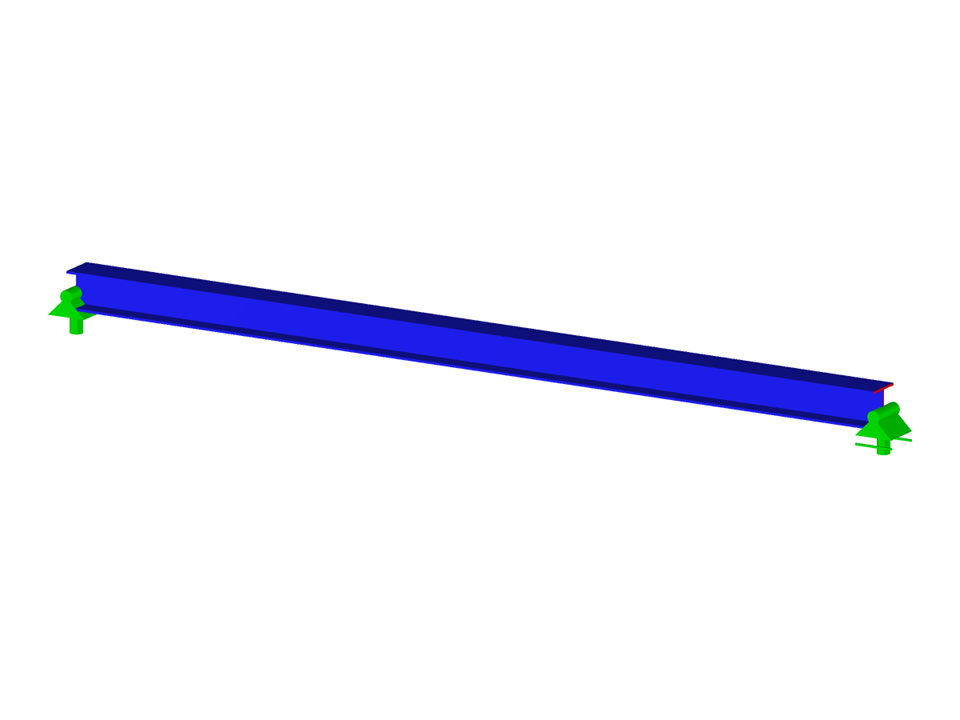

Prostý nosník
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 6 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 0,819 t |
Rozměry (metrické) | 7,000 x 0,000 x 0,000 m |
Rozměry (imperiální) | 22.97 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
