Na tomto modelu jsou předvedeny možnosti zobrazení trojrozměrné grafiky v programech RF-/JOINTS a RF-/FRAME-JOINT Pro.
Kromě zobrazení ve směru hlavních os - kliknutím na odpovídající ikonu - lze grafiku zobrazit také z jakéhokoli jiného pohledu.

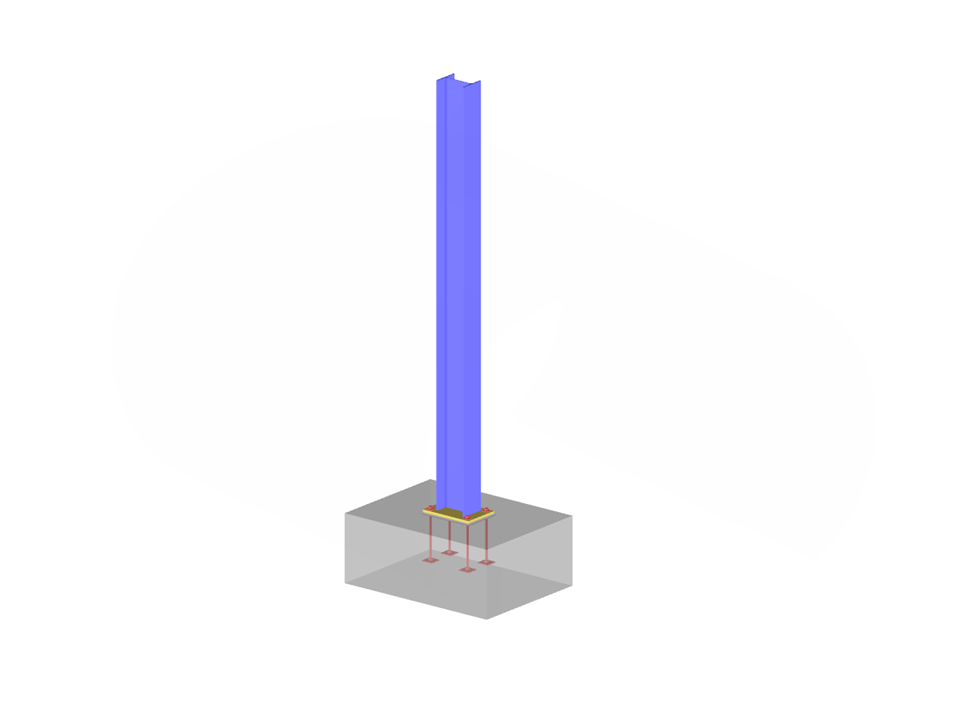

Ocelový sloup s betonovým základem
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,624 t |
Rozměry (metrické) | 0,000 x 5,000 x 0,000 m |
Rozměry (imperiální) | 0 x 16.4 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
