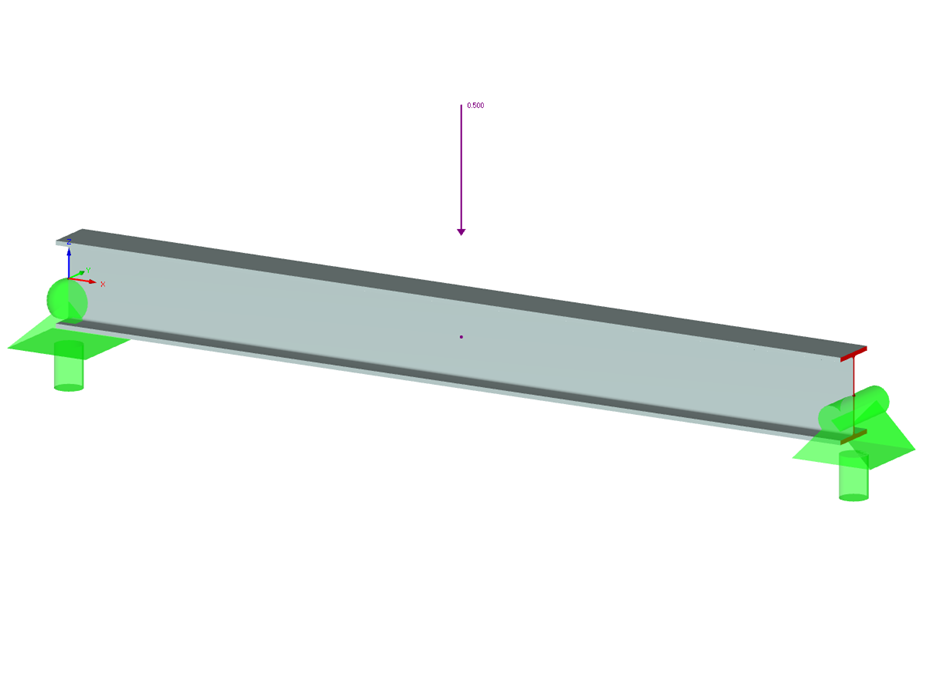

Je třeba ověřit, zda je nosník různých průřezů ze slitiny 6061-T6 vhodný pro požadované zatížení v souladu s ADM (Aluminium Design Manual).
Verifikační příklad 001008 | 8
Počet uzlů | 2 |
Počet linií | 1 |
Počet prutů | 1 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,066 t |
Rozměry (metrické) | 3,048 x 0,000 x 0,000 m |
Rozměry (imperiální) | 10 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
