Baesweiler, malé německé město poblíž Cách, se rozhodlo vrátit svým občanům skrývkovou haldu, od roku 1975 opuštěnou, která byla v minulosti navršena těžebním průmyslem. Tento projekt byl navíc koncipován jako výchozí bod pro rozvoj technologické lokality. Výsledkem je mimořádný stavební projekt, který v roce 2009 získal německou cenu za krajinářskou architekturu.
IFS-Beratende Ingenieure für Bauwesen Prof. Feyerabend. Schüller Partnerschaftsgesellschaft
Hürth
IFS-Beratende Ingenieure für Bauwesen Prof. Feyerabend. Schüller Partnerschaftsgesellschaft
Hürth

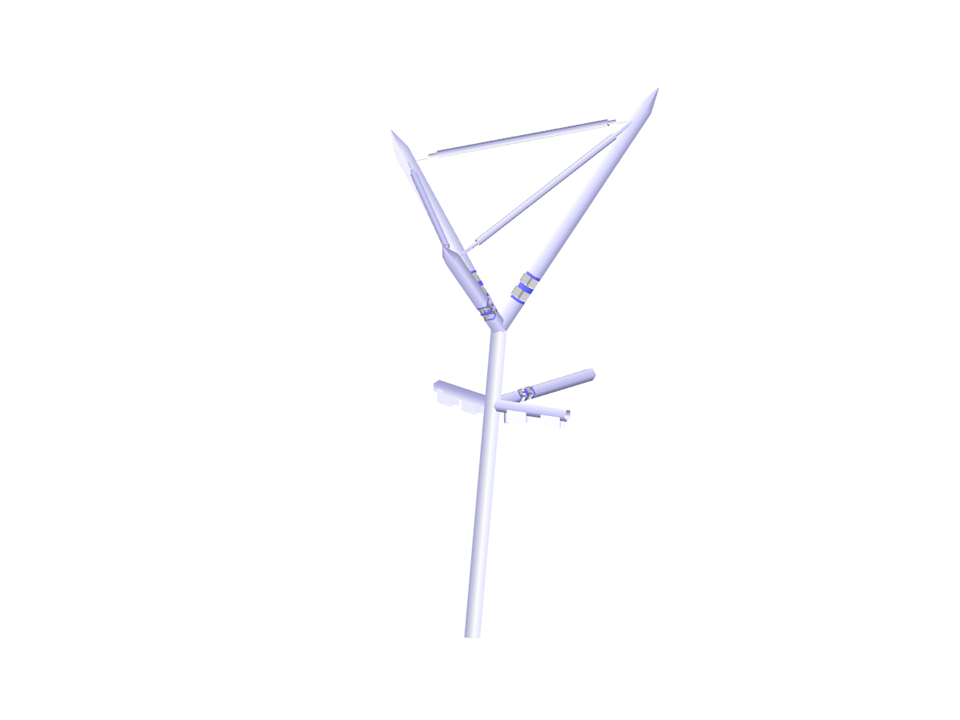

Ocelový tetrapode
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 70 |
Počet linií | 67 |
Počet prutů | 68 |
Rozměry (metrické) | 6,596 x 6,734 x 12,061 m |
Rozměry (imperiální) | 21.64 x 22.09 x 39.57 feet |
Verze programu | 3.02.09 |
