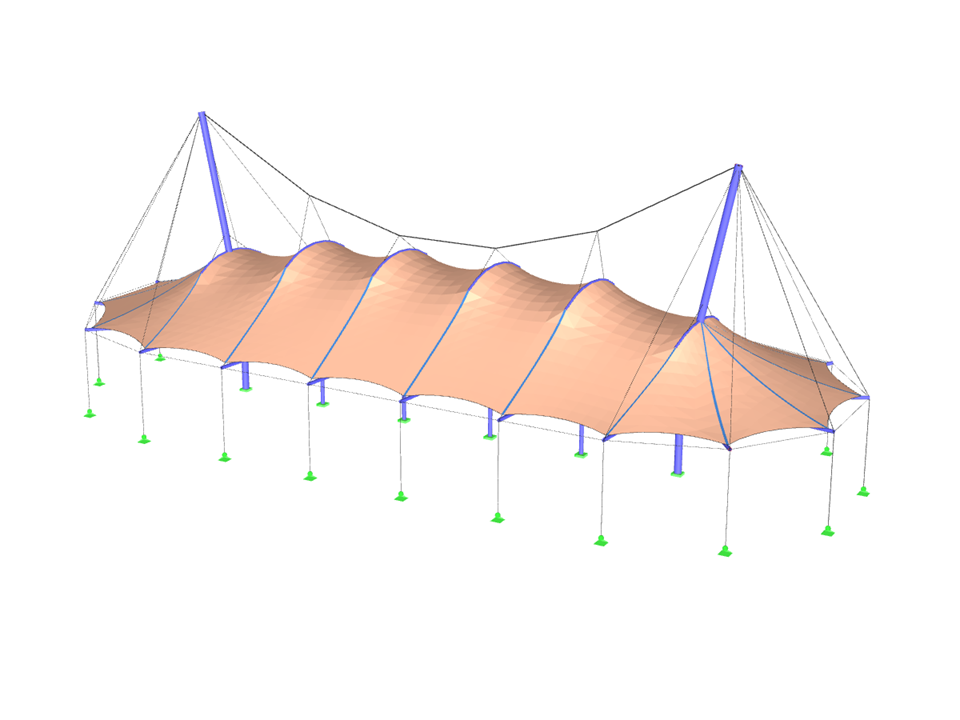

Společnost LEICHT byla pověřena návrhem nového zastřešení pro Champagne Bar na dostihové dráze v Goodwoodu. Projektové služby zahrnovaly form-finding, schvalovací a realizační návrh membrány a celé ocelové konstrukce a dále návrh střihu membrány a lan.
Statický návrh:
LEICHT Structural engineering and specialist consulting GmbH
www.lightonline.com
Membránová konstrukce se střihem membrán
Počet uzlů | 217 |
Počet linií | 219 |
Počet prutů | 214 |
Počet ploch | 15 |
Počet zatěžovacích stavů | 2 |
Celková hmotnost | 5,422 t |
Rozměry (metrické) | 28,457 x 14,598 x 10,338 m |
Rozměry (imperiální) | 93.36 x 47.89 x 33.92 feet |
Verze programu | 5.23.02 |
