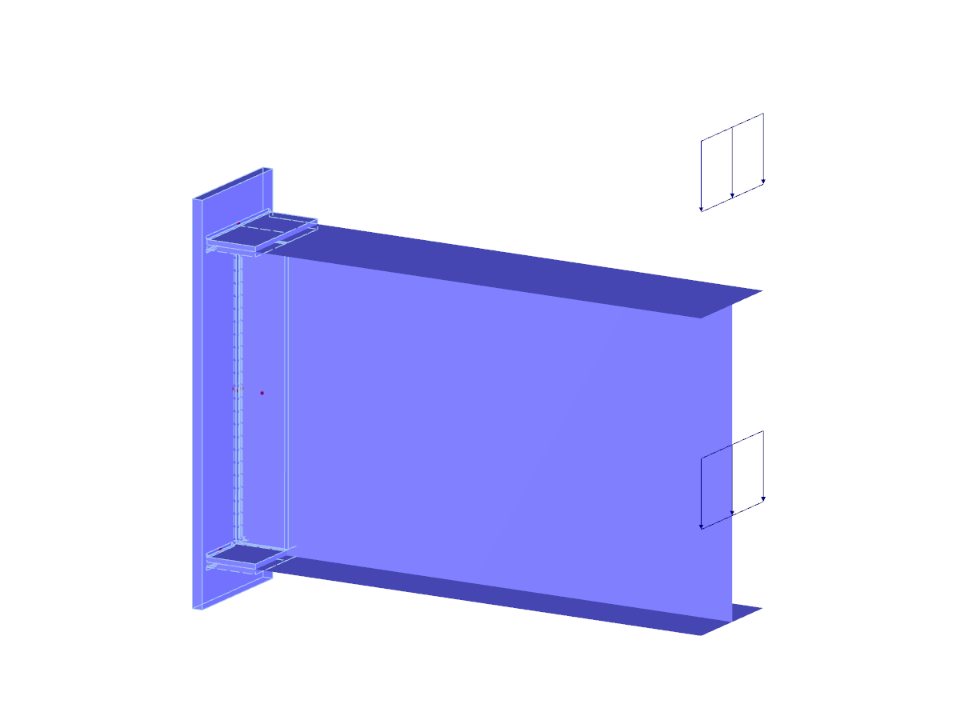

Svařování
Svařování
| Počet uzlů | 114 |
| Počet linií | 190 |
| Počet prutů | 0 |
| Počet ploch | 87 |
| Počet těles | 12 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,148 t |
| Rozměry (metrické) | 1,030 x 0,750 x 0,250 m |
| Rozměry (imperiální) | 3.38 x 2.46 x 0.82 feet |
