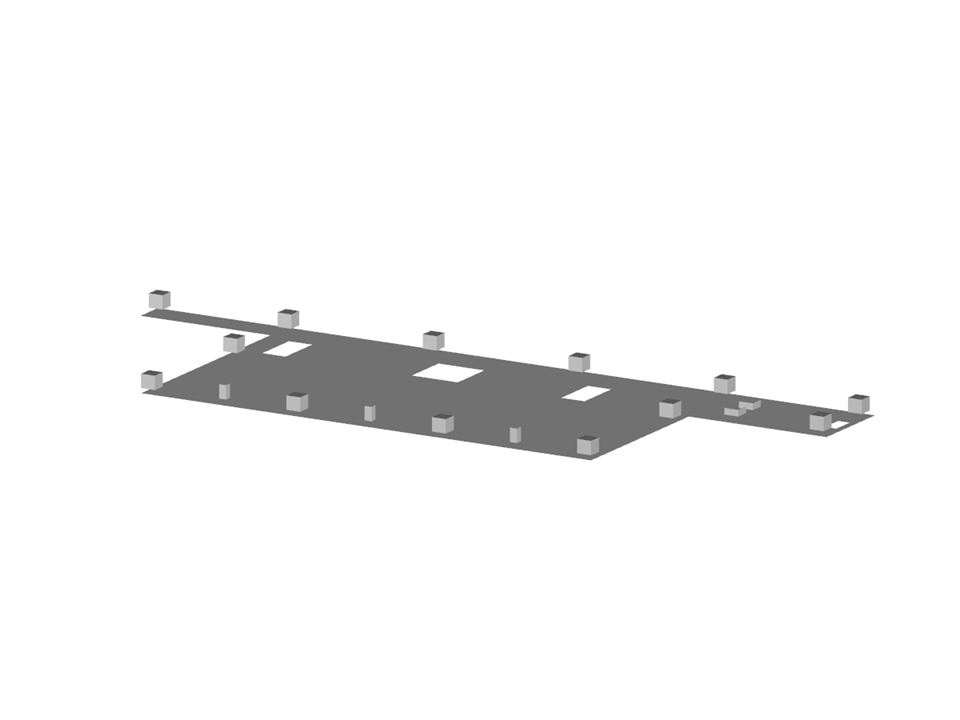

Inženýrská kancelář Études Techniques Lyonnaises byla pověřena návrhem základů pro nový vykládací terminál v průmyslové zóně ve francouzském departementu Isère...
Études Techniques Lyonnaises, Francie
Železobetonová základová deska
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 120 |
| Počet linií | 76 |
| Počet prutů | 36 |
| Počet ploch | 1 |
| Počet zatěžovacích stavů | 40 |
| Počet kombinací zatížení | 936 |
| Počet kombinací výsledků | 4 |
| Rozměry (metrické) | 31,200 x 11,030 x 0,858 m |
| Rozměry (imperiální) | 102.36 x 36.19 x 2.81 feet |
| Verze programu | 5.14.03 |
Délka: 03:03:00 min
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:00:34 min
Databáze znalostí
Délka: 00:00:56 min
Délka: 00:14:49 min
V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.
V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).
V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.
V modulu RF-/FOUNDATION Pro lze upravovat průměry výztužné oceli. Úprava dostupných průměrů výztuže funguje podobně jako v přídavných modulech RF‑CONCRETE (Members) a RF‑/CONCRETE Columns.
V addonu Posouzení železobetonových konstrukcí pro RFEM 6 můžete provést posouzení požární odolnosti železobetonových stěn a desek zjednodušenou tabulkovou metodou (EN 1992-1-2, kapitola 5.4.2 a tabulky 5.8 a 5.9).
V addonu Posouzení železobetonových konstrukcí máte možnost zadat navrženou svislou výztuž proti protlačení. Ta se pak zohlední při posouzení na protlačení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
To není žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí je možné provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Jak mohu zobrazit vnitřní síly v globálním souřadném systému a ne v hlavním souřadném systému průřezu?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
