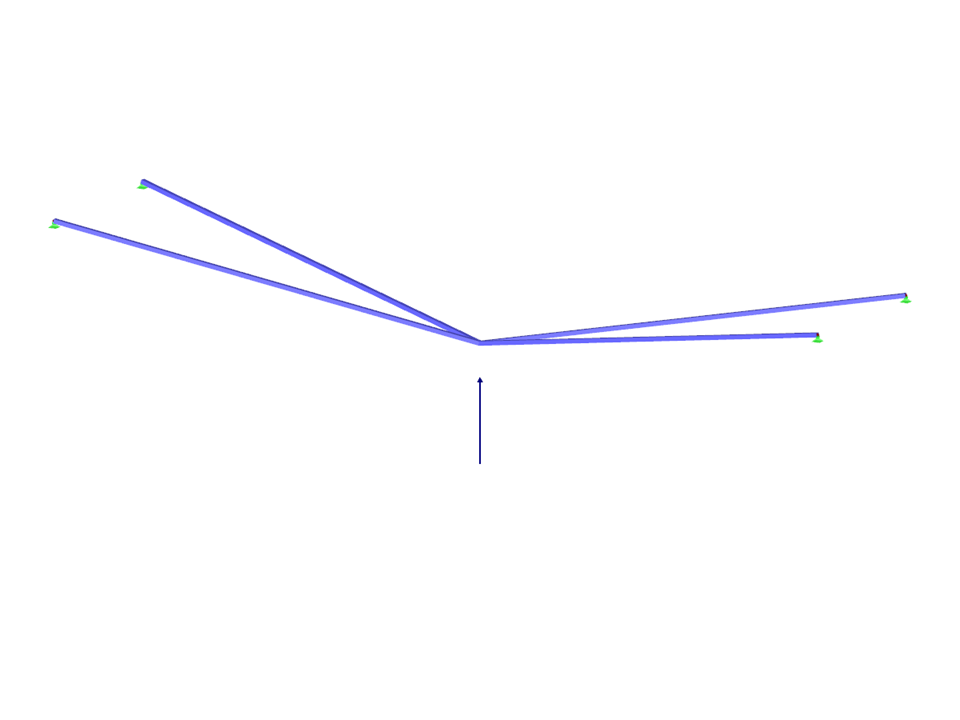

Konstrukce se skládá ze čtyř prutů, které jsou uloženy na kloubových podporách. Konstrukce je zatížena osamělou silou nebo vynucenou deformací uzlu za kritickým mezním bodem, kdy dojde k porušení. Vynucená deformace uzlu se v programech RFEM 5 a RSTAB 8 používá k získání plné rovnovážné dráhy protažení. Vlastní tíha se v tomto příkladu nezohledňuje. Stanovíme závislost mezi skutečnou zatěžovací silou a průhybem s uvažováním analýzy velkých deformací. Stanovíme součinitel zatížení pro dané průhyby.
Verifikační příklad 000200 | 1
Počet uzlů | 5 |
Počet linií | 4 |
Počet prutů | 4 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 0,053 t |
Rozměry (metrické) | 5,228 x 1,164 x 0,582 m |
Rozměry (imperiální) | 17.15 x 3.82 x 1.91 feet |
Verze programu | 5.16.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
