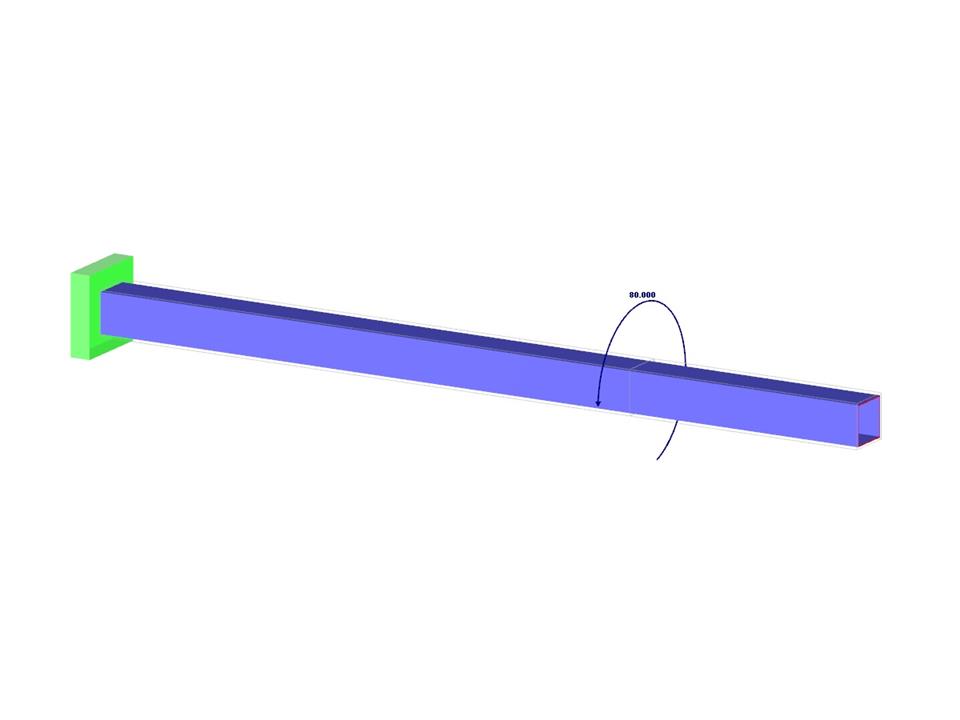

Konzolu tvoří dutá čtvercová trubka QRO, která je vetknutá na levém konci. Deplanace je možná. Konzola je namáhána otáčivým momentem.
Verifikační příklad 000050 | 2
Počet uzlů | 3 |
Počet linií | 2 |
Počet prutů | 2 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,146 t |
Rozměry (metrické) | 4,000 x 0,000 x 0,000 m |
Rozměry (imperiální) | 13.12 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
