Přídavný modul pro RFEM 5
RF-ALUMINUM

Přídavný modul RF-ALUMINUM pro RFEM 5 vám umožňuje posuzovat hliníkové pruty a sady prutů podle Eurokódu 9. Zahrnuje celou řadu návrhových situací, včetně tahu, tlaku, ohybu, smyku a kombinací vnitřních sil. Modul nabízí rozsáhlé funkce, jako je posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení, automatické stanovení kritického zatížení a momentů při klopení a také různé možnosti průřezů.

RF-ALUMINIUM lze bez problémů integrovat do programu RFEM 5 a umožňuje tak efektivní posouzení. Obsahuje také obsáhlou dokumentaci výsledků, která uživatelům umožňuje podrobně sledovat posouzení.

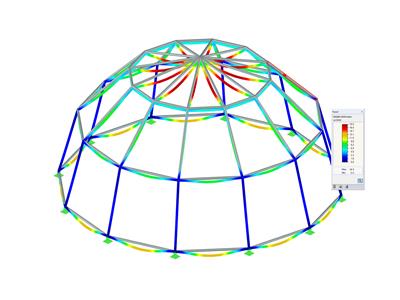

Posouzení hliníkových prutů podle Eurokódu 9

Celkový počet: 3

RF-/Aluminium | Základní funkce

Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
Automatické stanovení kritického zatížení a kritického momentu pro klopení pomocí integrovaného programu MKP (analýza vlastních čísel) z okrajových podmínek zatížení a podpor
Možnost použití příčných podpor jednotlivých nosníků
Automatická nebo manuální klasifikace průřezů
Integrace parametrů následujících národních příloh:
- DIN EN 1999-1-1/NA:2010-12 (Německo)
- NBN EN 1999-1-1/ANB:2011-03 (Belgie)
- DK EN 1999-1-1/NA:2013-05 (Dánsko)
- SFS EN 1999-1-1/NA:2016-12 (Finsko)
- ELOT EN 1999-1-1/NA:2010-11 (Řecko)
- IS EN 1999-1-1/NA:2010-03 (Irsko)
- UNI EN 1999-1-1/NA:2011-02 (Itálie)
- LST EN 1999-1-1/NA:2011-09 (Litva)
- UNI EN 1999-1-1/NA:2011-02 (Itálie)
- NEN EN 1999-1-1/NB:2011-12 (Nizozemsko)
- PN EN 1999-1-1/NA:2011-01 (Polsko)
- SS EN 1999-1-1/NA:2011-04 (Švédsko)
- STN EN 1999-1-1/NA:2010-01 (Slovensko)
- BS EN 1999-1-1/NA:2009 (Velká Británie)
- STN EN 1999-1-1/NA:2009-02 (Slovensko)
- CYS EN 1999-1-1/NA:2009-07 (Kypr)
Posouzení mezního stavu použitelnosti pro charakteristické, časté nebo kvazistálé návrhové situace
Zohlednění příčných svarů
K dispozici jsou různé průřezy; například I-profily, C-profily, obdélníkové duté profily, čtvercové profily, rovnoramenné a nerovnoramenné úhelníky, plochá ocel, kulaté tyče
Členěné výsledkové tabulky
Automatická optimalizace průřezu
Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
Možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech a místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
Tabulky výsledků pro štíhlosti prutů a rozhodující vnitřní síly
Výkaz materiálu včetně údajů o hmotnosti a objemu
Úplná integrace do programu RFEM/RSTAB
Metrické a imperiální jednotky

Práce s RF-/ALUMINUM

Údaje o materiálech, zatíženích a kombinacích zatížení uvedené v programu RFEM/RSTAB musí být v souladu s pravidly pro navrhování podle Eurokódu. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB. Program RFEM/RSTAB navíc umožňuje automaticky vytvářet kombinace zatížení a kombinace výsledků podle Eurokódu. Kombinace lze ovšem vytvářet také ručně.

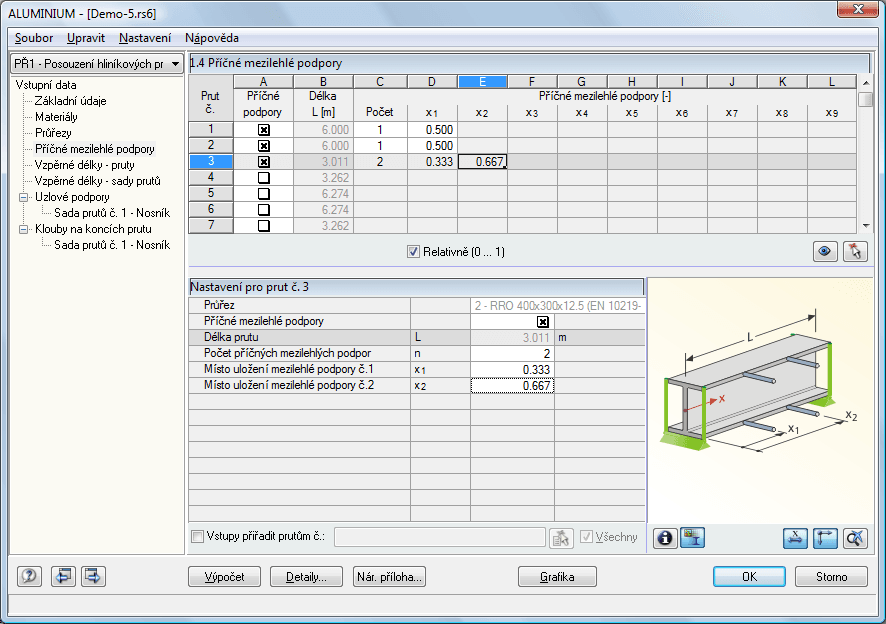

V přídavném modulu RF-/ALUMINUM je třeba nejdříve vybrat pruty a sady prutů pro posouzení a dále zatěžovací stavy, kombinace zatížení a kombinace výsledků. V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.

Při použití sledu prutů lze definovat individuální podporové podmínky a excentricity pro každý vnitřní uzel jednotlivých prutů. Speciální nástroj pro MKP analýzu určí kritická zatížení a momenty nezbytné pro posouzení stability.

RF-/Aluminium | Výsledky

První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav a kombinaci zatížení.

Další tabulky výsledků zahrnují všechny podrobné výsledky řazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky je možné zobrazit pro každé místo podél prutů. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
