- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
- Automatické stanovení kritického zatížení a kritického momentu pro klopení pomocí integrovaného programu MKP (analýza vlastních čísel) z okrajových podmínek zatížení a podpor
- Možnost použití příčných podpor jednotlivých nosníků
- Automatická nebo manuální klasifikace průřezů
- Integrace parametrů následujících národních příloh:
-
DIN EN 1999-1-1/NA:2010-12 (Německo)
-
NBN EN 1999-1-1/ANB:2011-03 (Belgie)
-
DK EN 1999-1-1/NA:2013-05 (Dánsko)
-
SFS EN 1999-1-1/NA:2016-12 (Finsko)
-
ELOT EN 1999-1-1/NA:2010-11 (Řecko)
-
IS EN 1999-1-1/NA:2010-03 (Irsko)
-
UNI EN 1999-1-1/NA:2011-02 (Itálie)
-
LST EN 1999-1-1/NA:2011-09 (Litva)
-
UNI EN 1999-1-1/NA:2011-02 (Itálie)
-
NEN EN 1999-1-1/NB:2011-12 (Nizozemsko)
-
PN EN 1999-1-1/NA:2011-01 (Polsko)
-
SS EN 1999-1-1/NA:2011-04 (Švédsko)
-
STN EN 1999-1-1/NA:2010-01 (Slovensko)
-
BS EN 1999-1-1/NA:2009 (Velká Británie)
-
STN EN 1999-1-1/NA:2009-02 (Slovensko)
-
CYS EN 1999-1-1/NA:2009-07 (Kypr)
-
- Posouzení mezního stavu použitelnosti pro charakteristické, časté nebo kvazistálé návrhové situace
- Zohlednění příčných svarů
- K dispozici jsou různé průřezy; například I-profily, C-profily, obdélníkové duté profily, čtvercové profily, rovnoramenné a nerovnoramenné úhelníky, plochá ocel, kulaté tyče
- Členěné výsledkové tabulky
- Automatická optimalizace průřezu
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech a místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulky výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
RF-/Aluminium | Základní funkce
![Ruční výběr třídy průřezu](/cs/webimage/010346/3014869/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Vyztužení proti deplanaci pomocí čelní desky](/cs/webimage/010484/2978239/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Typy částí průřezu](/cs/webimage/014717/2961249/KB_1673_01-cs.png?mw=512&hash=553e875d7bbf3322d899d9f26a822655e4885a28)
![Model dřevěného roštu](/cs/webimage/039775/3498806/001819-01.png?mw=512&hash=e7f172e7dfaca53a2d2d7f5bdda41008f4f1c03d)
![.2 Materialien](/cs/webimage/006984/1588982/000210-cs-png-png.png?mw=512&hash=487ce87544a9712b2e76f861c7c6fcd4a20bdab6)
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
- Automatické stanovení kritického zatížení a kritického momentu pro klopení pomocí integrovaného programu MKP (analýza vlastních čísel) z okrajových podmínek zatížení a podpor
- Možnost použití příčných podpor jednotlivých nosníků
- Automatická nebo manuální klasifikace průřezů
- Integrace parametrů následujících národních příloh:
-
DIN EN 1999-1-1/NA:2010-12 (Německo)
-
NBN EN 1999-1-1/ANB:2011-03 (Belgie)
-
DK EN 1999-1-1/NA:2013-05 (Dánsko)
-
SFS EN 1999-1-1/NA:2016-12 (Finsko)
-
ELOT EN 1999-1-1/NA:2010-11 (Řecko)
-
IS EN 1999-1-1/NA:2010-03 (Irsko)
-
UNI EN 1999-1-1/NA:2011-02 (Itálie)
-
LST EN 1999-1-1/NA:2011-09 (Litva)
-
UNI EN 1999-1-1/NA:2011-02 (Itálie)
-
NEN EN 1999-1-1/NB:2011-12 (Nizozemsko)
-
PN EN 1999-1-1/NA:2011-01 (Polsko)
-
SS EN 1999-1-1/NA:2011-04 (Švédsko)
-
STN EN 1999-1-1/NA:2010-01 (Slovensko)
-
BS EN 1999-1-1/NA:2009 (Velká Británie)
-
STN EN 1999-1-1/NA:2009-02 (Slovensko)
-
CYS EN 1999-1-1/NA:2009-07 (Kypr)
-
- Posouzení mezního stavu použitelnosti pro charakteristické, časté nebo kvazistálé návrhové situace
- Zohlednění příčných svarů
- K dispozici jsou různé průřezy; například I-profily, C-profily, obdélníkové duté profily, čtvercové profily, rovnoramenné a nerovnoramenné úhelníky, plochá ocel, kulaté tyče
- Členěné výsledkové tabulky
- Automatická optimalizace průřezu
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech a místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulky výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
![.1 Nachweise lastfallweise](/cs/webimage/006986/1589042/000212-cs-png-png.png?mw=512&hash=b4647a828fc15d9b3df6db9e853bdc8352ae2a52)
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav a kombinaci zatížení.
Další tabulky výsledků zahrnují všechny podrobné výsledky řazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky je možné zobrazit pro každé místo podél prutů. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
![Detaileinstellungen zu Stabilität](/cs/webimage/006985/1589012/000211-cs-png-png.png?mw=512&hash=46e2c60059de15e8ee2a4ad83b1ed50b936546c1)

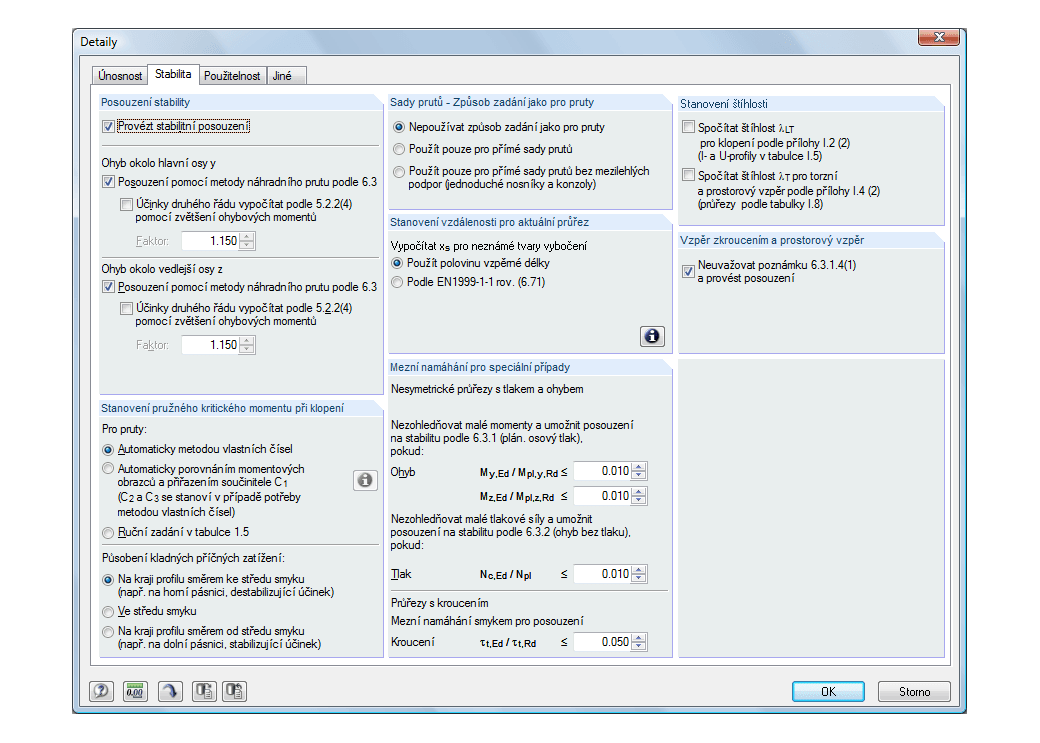

Údaje o materiálech, zatíženích a kombinacích zatížení uvedené v programu RFEM/RSTAB musí být v souladu s pravidly pro navrhování podle Eurokódu. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB. Program RFEM/RSTAB navíc umožňuje automaticky vytvářet kombinace zatížení a kombinace výsledků podle Eurokódu. Kombinace lze ovšem vytvářet také ručně.
V přídavném modulu RF-/ALUMINUM je třeba nejdříve vybrat pruty a sady prutů pro posouzení a dále zatěžovací stavy, kombinace zatížení a kombinace výsledků. V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.
Při použití sledu prutů lze definovat individuální podporové podmínky a excentricity pro každý vnitřní uzel jednotlivých prutů. Speciální nástroj pro MKP analýzu určí kritická zatížení a momenty nezbytné pro posouzení stability.
![Posouzení hliníkového průřezu RSECTION](/cs/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
Addon Posouzení hliníkových konstrukcí vám nabízí ještě více možností. Je zde možné posuzovat také obecné průřezy, které nejsou předem definovány v databázi průřezů. Vytvořte například průřez pomocí programu RSECTION a poté ho importujte do programu RFEM/RSTAB. V závislosti na použité normě lze vybírat z různých formátů posouzení. Patří sem například posouzení srovnávacího napětí.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
