Přídavný modul FRAME-JOINT Pro pro RSTAB 8

Přídavný modul FRAME-JOINT Pro navrhuje tuhé šroubované spoje mezi sloupy a příčlemi a tyto přípoje klasifikuje. Tuhé šroubové spoje jsou posuzovány metodou mezního zatížení podle Eurokódu 3 nebo DIN 18800.

Máte možnost definovat výztuhy, zesílení stojiny příčle přiloženým plechem a výztužné desky a můžete také zkontrolovat, zda lze navržené přípoje přišroubovat.

Rámové rohy podle EN 1993-1-8 (EC 3)

Celkový počet: 4

RF-/FRAME-JOINT Pro | Základní funkce

Posouzení kolenových kloubů, T-spojů, křížových spojů a spojitých spojů sloupů s I-profily
Import údajů o geometrii a zatížení z programu RFEM/RSTAB nebo ruční zadání přípoje (např. pro nový výpočet bez existujícího modelu v programu RFEM/RSTAB)
Přípoje zarovnané nahoře nebo přípoje s řadou šroubů v prodloužení
Posouzení kladných a záporných momentů rámových přípojů
Různé sklony pravých a levých vodorovných nosníků a použití na rámech sedlových a pultových střech
Zohlednění přídavných pásnic ve vodorovném nosníku, například pro průřezy s náběhy
Symetrické a nesymetrické T-spoje nebo křížové spoje
Oboustranný spoj s rozdílnou hloubkou průřezu vpravo a vlevo
Automatický návrh uspořádání šroubů a nutných výztuh
Volitelný režim posouzení s možností zadat všechny vzdálenosti šroubů, svary a tloušťky plechů
Kontrola šroubovatelnosti s nastavitelnými rozměry použitých klíčů
Klasifikace spojů podle tuhosti a výpočet tuhosti pružiny u spojů zohledněných při stanovení vnitřních sil
Zkontrolujte až 45 jednotlivých posouzení (komponent) spoje
Automatické stanovení rozhodujících vnitřních sil pro každé jednotlivé posouzení
Kontrolovatelná grafika spojů v režimu renderování se specifikacemi materiálu, tloušťky plechu, svarů, vzdáleností šroubů a všech rozměrů pro konstrukci
Integrované a flexibilně rozšiřitelné nastavení národních příloh podle EN 1993-1-8
Automatický převod vnitřních sil ze statického výpočtu na příslušné řezy, také pro excentrické spoje prutů
Automatické stanovení počáteční tuhosti přípoje S _{j, ini}
Podrobná kontrola správnosti všech rozměrů včetně zadání vstupních mezních hodnot (například pro vzdálenosti od okrajů a vzdálenost otvorů)
Volitelné působení tlakových sil na sloup prostřednictvím kontaktu
Možnost aktualizovat hloubku průřezu vodorovných nosníků v případě přípojů s náběhy po optimalizaci geometrie přípoje v modulu RF-/FRAME-JOINT Pro

RF-/FRAME-JOINT Pro | Údaje

Přídavný modul RF-/FRAME-JOINT Pro posuzuje spoje konstrukcí vypočítaných v programu RFEM/RSTAB. Pokud není k dispozici žádná konstrukce z programu RFEM/RSTAB, je možné zadat geometrii a zatížení ručně; například při kontrole externích výpočtů.

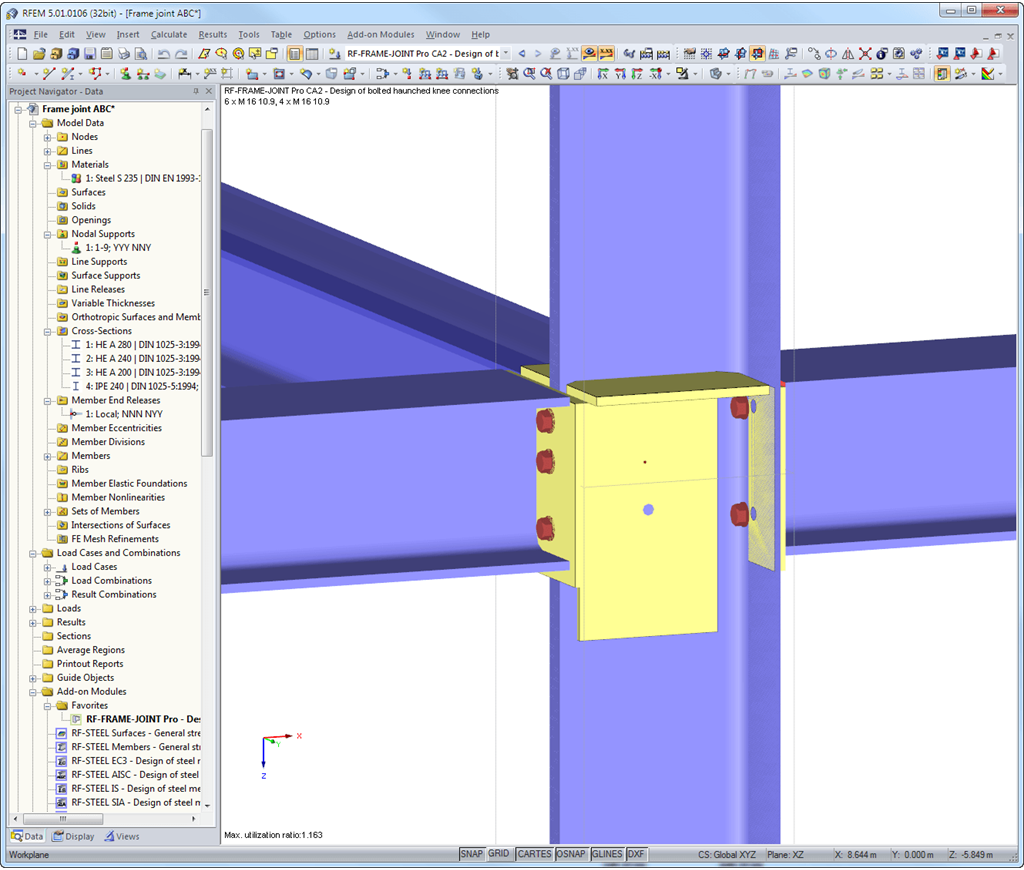

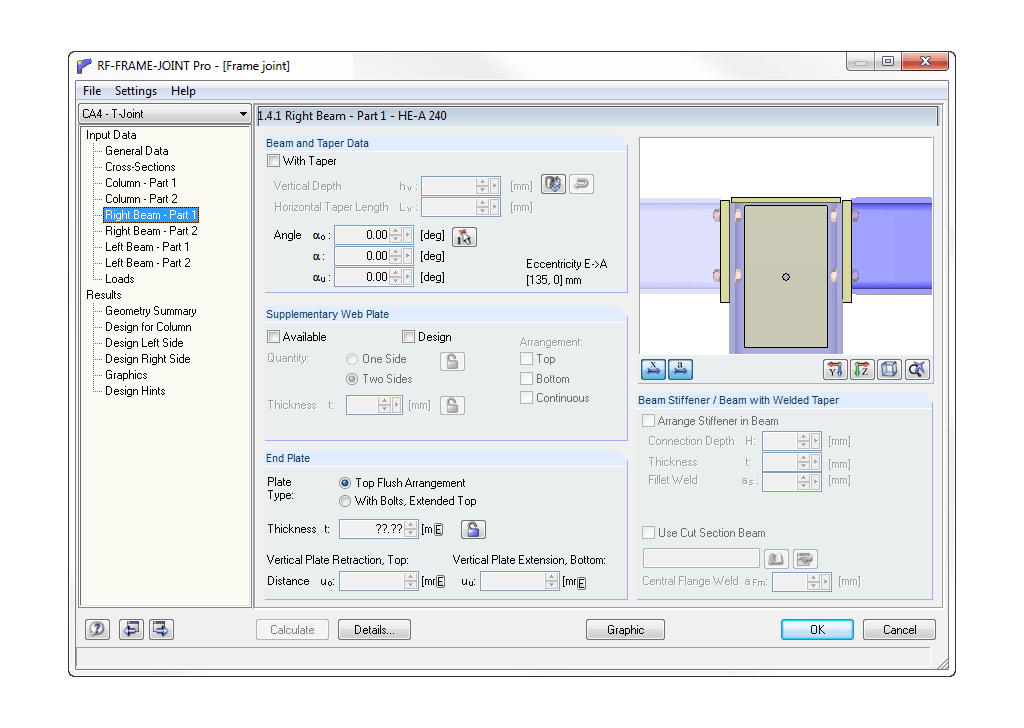

Nejdříve se v programu RFEM/RSTAB vybere uzel pro posouzení. Modul automaticky rozpozná všechny připojené pruty a přiřadí jim typ spoje. V závislosti na typu spoje lze definovat další údaje o žebrech, příložkách, stojinách, šroubech, svarech a vzdálenostech otvorů. V programu RFEM/RSTAB lze jako zatížení vybrat libovolný zatěžovací stav, kombinaci zatížení nebo kombinaci výsledků.

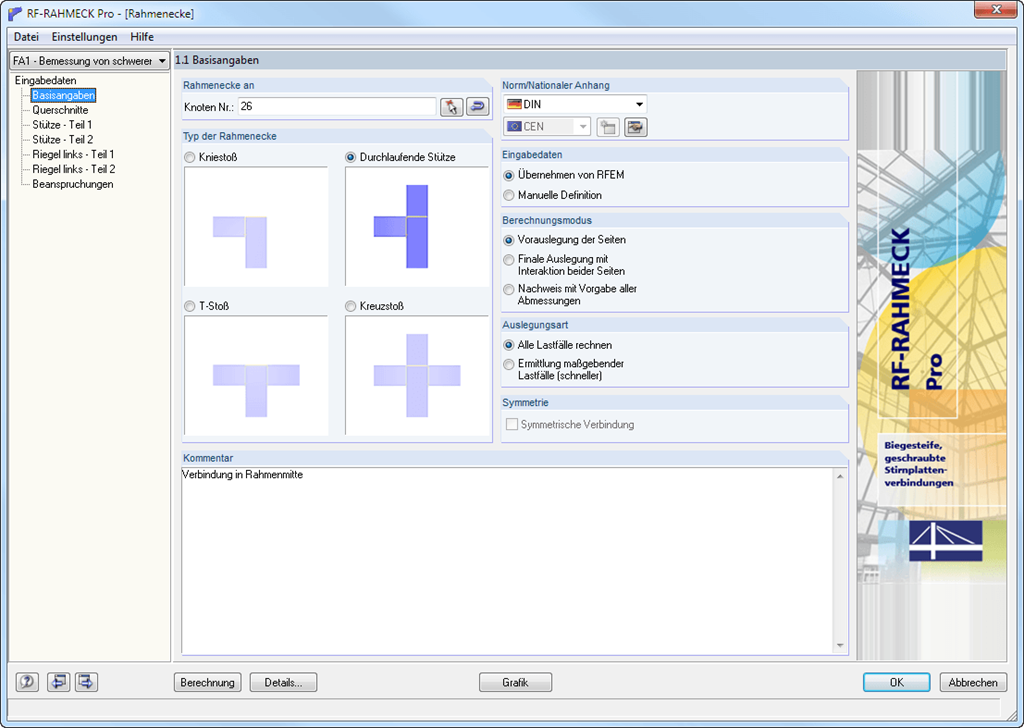

Ve výpočetním režimu „předběžný návrh“ provede modul RF-/FRAME-JOINT Pro první výpočetní krok a navrhne vhodné uspořádání. Po výběru příslušného uspořádání se všechna posouzení zobrazí v detailních tabulkách výsledků a v různých grafických zobrazeních.

RF-/FRAME-JOINT Pro | Dimenzování,

RF-/FRAME-JOINT Pro provádí následující posouzení podle EN 1993-1-8 nebo DIN 18800:

Posouzení čelní desky příčle a příruby sloupu podle teorie plastických kloubů
Posouzení šroubů na tah (včetně kontaktních sil)
Posouzení šroubů na smyk
Působení tahové síly ve stojině sloupu a ve stojině příčle
Analýza vzpěru pro rohový plech
Posouzení na smyk pro rohový plech
Působení tlakové síly ve stojině sloupu a analýza vzpěru pro plech stojiny
Je-li vyžadováno:
- Posouzení diagonální výztuhy
- výztuha stojiny
- Zesílení stojiny přiloženým plechem
Působení tlakové síly v příčli
Posouzení svarů

RF-/FRAME-JOINT Pro | Výsledky

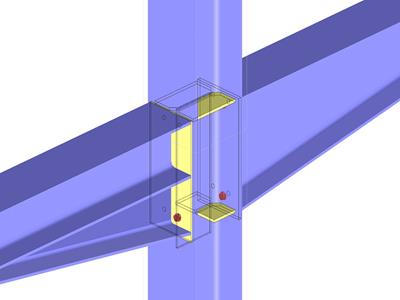

Nejdříve se spojí rozhodující posouzení sloupu a vodorovného nosníku a zobrazí se geometrie přípoje ve výsledkové tabulce. Ostatní tabulky výsledků obsahují všechny důležité detaily posouzení, jako jsou délky linií proudění, únosnost vrutů, napětí ve svarech nebo tuhosti spojů. Všechny přípoje jsou vizualizovány ve 3D renderované grafice.

Rozměry, údaje o materiálech a svary, které jsou důležité pro vytvoření spoje, jsou okamžitě viditelné a lze je vytisknout. Přípoje lze graficky znázornit v přídavném modulu RF-/FRAME-JOINT Pro nebo přímo na RFEM/RSTAB modelu. Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.
