Dotaz:
Co znamená chybové hlášení "Nekompatibilní možnosti výpočtu" pro pruty s průběhem lineárního průřezu (náběhy)?
Odpověď:
V programech RFEM 6 a RSTAB 9 je možné přiřadit různé průřezy na začátku a na konci prutu, viz následující obrázek.

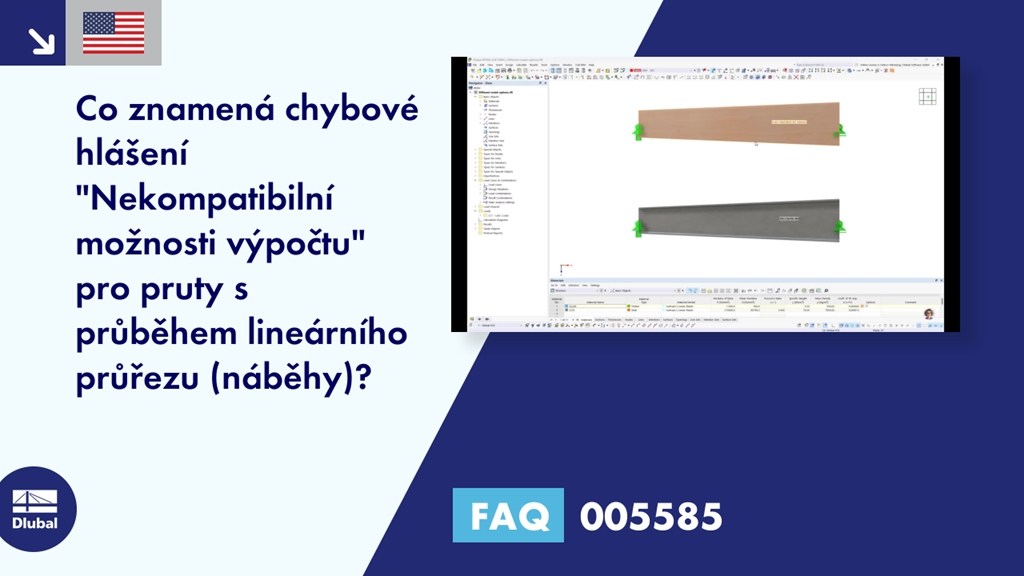

► obrázek | FAQ 005585 | Zobrazení prutu s lineárním průběhem průřezu, materiál dřevo https://www.dlubal.com/cs/img/051772
Na začátku a na konci prutu lze zadat různé průřezy. Možnosti výpočtu pro oba konce prutu musí být stejné. v dialogu | Upravit průřez | Základna | Možnosti:
► obrázek | Dialog | Upravit průřez https://www.dlubal.com/cs/img/051777
Pokud jsou na koncích prutů definovány různé možnosti, zobrazí se chybové hlášení.
příklad "Deaktivovat smykovou tuhost" je definován rozdílně na obou koncích prutu:
► obrázek | Chybové hlášení "Nekompatibilní možnosti výpočtu průřezů." https://www.dlubal.com/cs/stahovani-a-informace/priklady/modely-ke-stazeni/051778
Příklad možnosti "Tenkostěnný model" definován jinak pro ocelový nosník:
► obrázek | Dialog | Upravit průřez https://www.dlubal.com/cs/img/051779
To vede k následujícímu chybovému hlášení:
► obrázek | Chybové hlášení z důvodu různých možností pro "Tenkostěnný model". https://www.dlubal.com/de/img/051781
Pro správné modelování je třeba zadat stejné možnosti na obou koncích prutu.
