Pokud používáte více stejných bloků v jednom modelu, můžete vybraným blokům přiřadit jeden referenční blok.
Pokud dodatečně změníte parametry referenčního bloku, jako geometrii, materiál či průřez, změny se automaticky převezmou do „dceřinných bloků“.

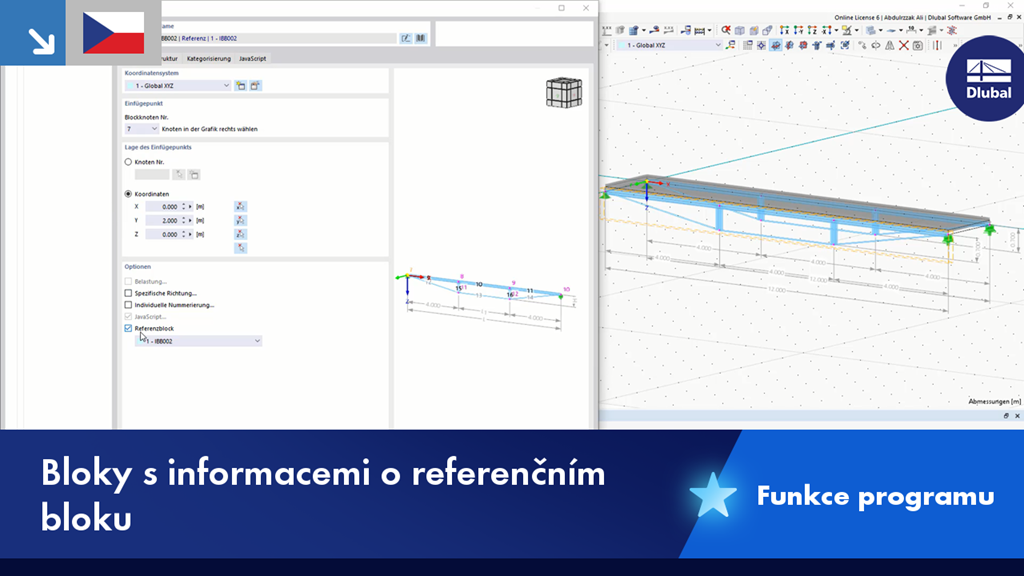

Bloky s informacemi o referenčním bloku
