V EN 1993-1-1 byla obecná metoda představena jako formát pro posouzení stability, který lze použít pro rovinné systémy s jakýmikoli okrajovými podmínkami a proměnnou konstrukční výškou. Posouzení lze provést pro zatížení v hlavní nosné rovině a současně působící zatížení v tlaku. Při tom se posuzují stabilitní případy klopení a vzpěru z hlavní nosné roviny, tedy okolo osy nejmenší tuhosti konstrukčního prvku. Proto v této souvislosti často vyvstává otázka, jak lze posuzovat vzpěr v hlavní nosné rovině.

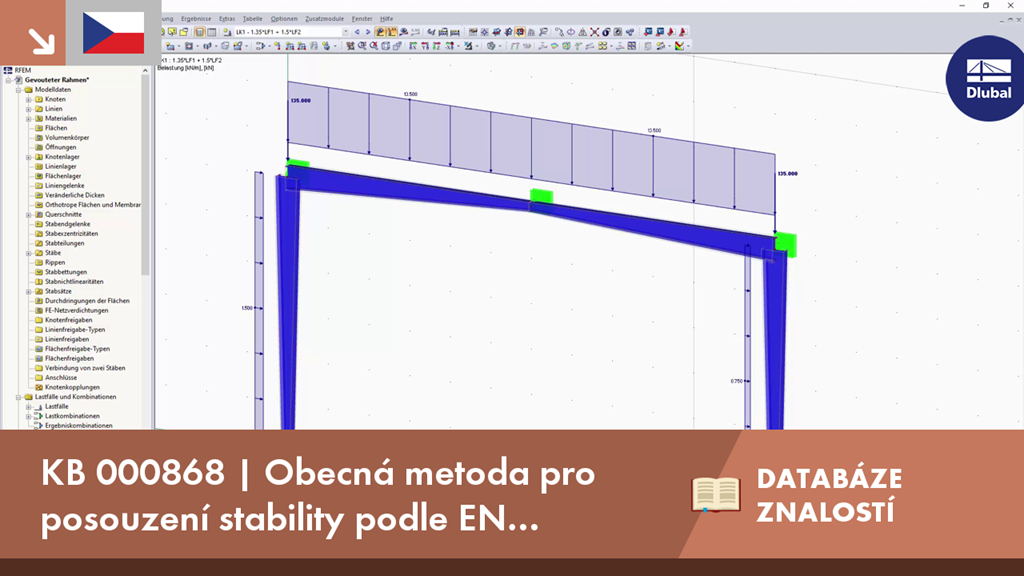

KB 000868 | Obecná metoda pro posouzení stability podle EN 1993-1-1 a vzpěr v hlavní rovině
Odkazy
Máte nějaké otázky?
![Nejmenší součinitel zvětšení pro rovinný vzpěr v rovině rámu](/cs/webimage/010280/3078826/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V EN 1993-1-1 byla obecná metoda představena jako formát pro posouzení stability, který lze použít pro rovinné systémy s jakýmikoli okrajovými podmínkami a proměnnou konstrukční výškou. Posouzení lze provést pro zatížení v hlavní nosné rovině a současně působící zatížení v tlaku. Při tom se posuzují stabilitní případy klopení a vzpěru z hlavní nosné roviny, tedy okolo osy nejmenší tuhosti konstrukčního prvku. Proto v této souvislosti často vyvstává otázka, jak lze posuzovat vzpěr v hlavní nosné rovině.
![Konstrukce a zatížení](/cs/webimage/009829/2420633/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
V následujícím příspěvku posoudíme prostý nosník namáhaný na ohyb a tlak v přídavném modulu RF-/STEEL EC3 podle EN 1993-1-1. Jakožto nosník s náběhem se jedná o nestejnoměrný konstrukční prvek, a je ho tudíž třeba posoudit obecnou metodou podle článku 6.3.4 normy EN 1993‑1‑1 anebo podle teorie druhého řádu. Obě možnosti nyní prověříme a porovnáme. V případě analýzy druhého řádu lze přitom navíc uplatnit metodu dílčích vnitřních sil, Proto je posouzení rozděleno do tří kroků: posouzení podle čl. 6.3.4 normy EN 1993-1-1 (obecná metoda), posouzení podle teorie druhého řádu, pružné (analýza vázaného kroucení), posouzení podle teorie druhého řádu, plastické (analýza vázaného kroucení a metoda dílčích vnitřních sil)
![Systém](/cs/webimage/009546/2419320/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Následující konstrukci přebíráme z odborné literatury [1] „Kommentar zum Eurocode 3 (Komentář k Eurokódu 3)“, kde se uvádí jako příklad IV.10. U daného sloupu s lineárně proměnným průřezem je třeba ověřit dostatečnou únosnost (posouzení průřezu a stability). Protože se nejedná o stejnoměrný konstrukční prvek, musí se stabilita (vzpěr z roviny) posoudit obecnou metodou podle článku 6.3.4 anebo podle teorie druhého řádu.
![Možnost přepnutí metod v detailech posouzení](/cs/webimage/010344/3008257/KB_780_01-cs.png?mw=512&hash=e164ed2566e965a09bceaa47e0ec3f64868cf593)
Pro posouzení stability prutů a sad prutů s jednotným průřezem lze použít metodu náhradního prutu podle EN 1993-1-1, 6.3.1 až 6.3.3. Jakmile se však jedná o průřez s náběhem, nelze již tuto metodu použít nebo pouze v omezené míře. Přídavný modul RF-/STEEL EC3 dokáže tyto případy automaticky detekovat a přepnout na obecnou metodu.
