V tomto videu ukazujeme obrázky výbuchu vzdálené detonace v modulu RF ‑ DYNAM Pro - Forced Vibrations a účinky při lineární časové analýze.

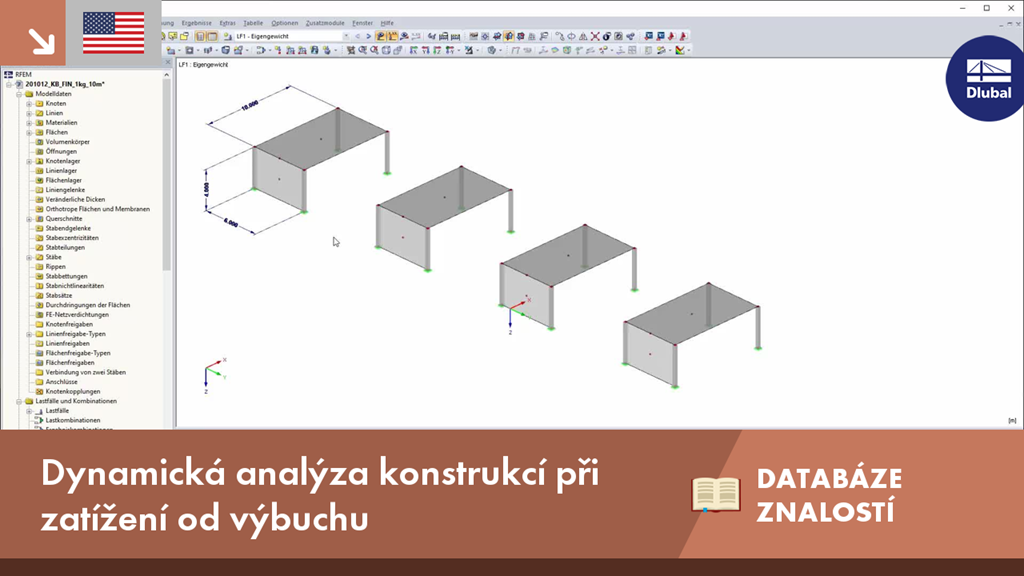

KB 001660 | Dynamická analýza konstrukcí při zatížení od výbuchu
Máte nějaké otázky?
Databáze znalostí
Délka: 00:03:05 min
Databáze znalostí
Délka: 00:02:25 min
Databáze znalostí
Délka: 00:00:54 min
Délka: 01:04:03 min
Délka: 00:01:58 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:04:22 min
Délka: 00:00:28 min
V tomto příspěvku si ukážeme znázornění scénářů výbuchu při vzdálené detonaci v modulu RF-DYNAM Pro - Forced Vibrations a účinky porovnáme při lineární časové analýze.
V tomto příspěvku najdeme paralelu mezi generováním sítě konečných prvků pro samostatné objekty pomocí volby „Nezávislá síť konečných prvků preferována“ a generováním sítě konečných prvků bez použití této možnosti.
Ve statice je předpovídání účinků turbulentního proudění větru na konstrukce rozhodující pro bezpečnost a výkonnost. Modelování turbulence ve výpočetní dynamice tekutin (CFD) pomáhá simulovat tyto interakce. Inženýři musí zvolit praktický turbulentní model se zohledněním účinnosti, přesnosti a použitelnosti. Běžné modely zahrnují Reynoldsův průměrný Navier-Stokesův model (RANS), nestabilní Reynoldsův průměrný Navier-Stokesův model (URANS) a zpožděnou oddělenou simulaci víření (DDES). RANS je robustní a nákladově efektivní pro ustálené proudění, URANS zachycuje časově závislé jevy pro střední nestacionality a DDES, hybrid RANS a simulace velkých vírů (LES), řeší složité turbulentní konstrukce. Pochopení silných stránek a omezení každého modelu pomáhá inženýrům vybrat nejlepší přístup pro jejich použití.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Při generování smykových stěn a stěnových nosníků lze přiřadit nejen plochy a buňky, ale také pruty.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje interní výsledkové pruty, takže je lze následně posoudit podle požadované normy v addonu Posouzení železobetonových konstrukcí jako pruty.
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
