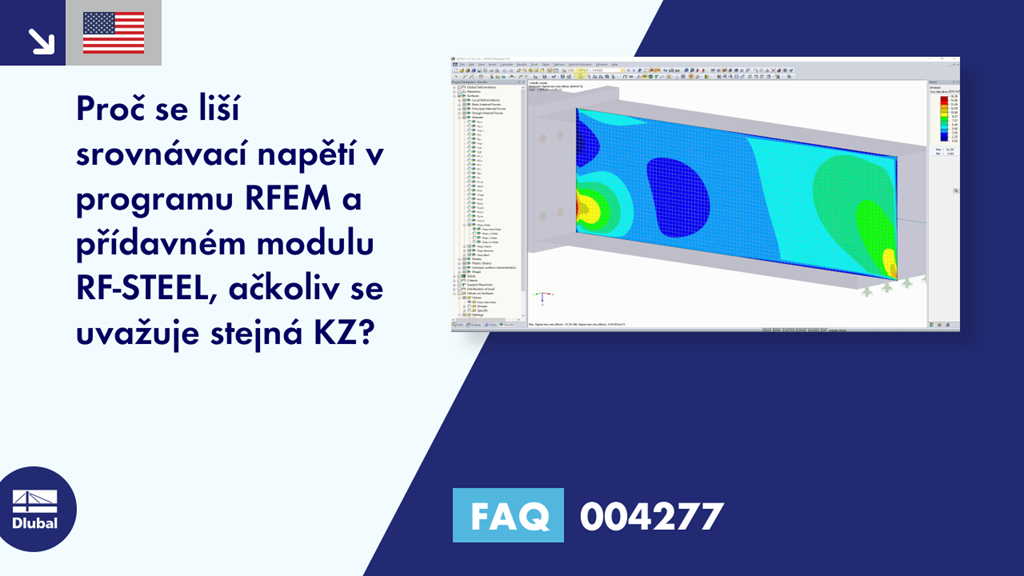

FAQ 004277 | Proč existují různá srovnávací napětí v programech RFEM a RF -STEEL, i když stejná ...

Dotaz:
Proč se liší srovnávací napětí v programu RFEM a přídavném modulu RF-STEEL, ačkoliv se uvažuje stejná KZ?

Odpověď:
V programu RFEM i v přídavném modulu lze napětí zobrazit resp. spočítat pomocí následujících možností vyhlazení:

Konstantní v prvcích
Nespojitě
Spojitě po ploše
Spojitě celkem
Kontinuálně po skupinách resp. spojitě po skupinách

Pro porovnání výsledků je třeba vybrat stejný typ zobrazení a typ výpočtu v programu RFEM a v přídavném modulu RF-STEEL Surfaces.

V programu RFEM to je možné provést v navigátoru projektu Zobrazit → Výsledky → Plochy → Průběh vnitřních sil/napětí (Obrázek 02). V přídavném modulu RF-STEEL Surfaces je toto možné zobrazit nebo změnit v dialogu Detaily → záložka "Možnosti" (Obrázek 03).



;
