Dotaz:

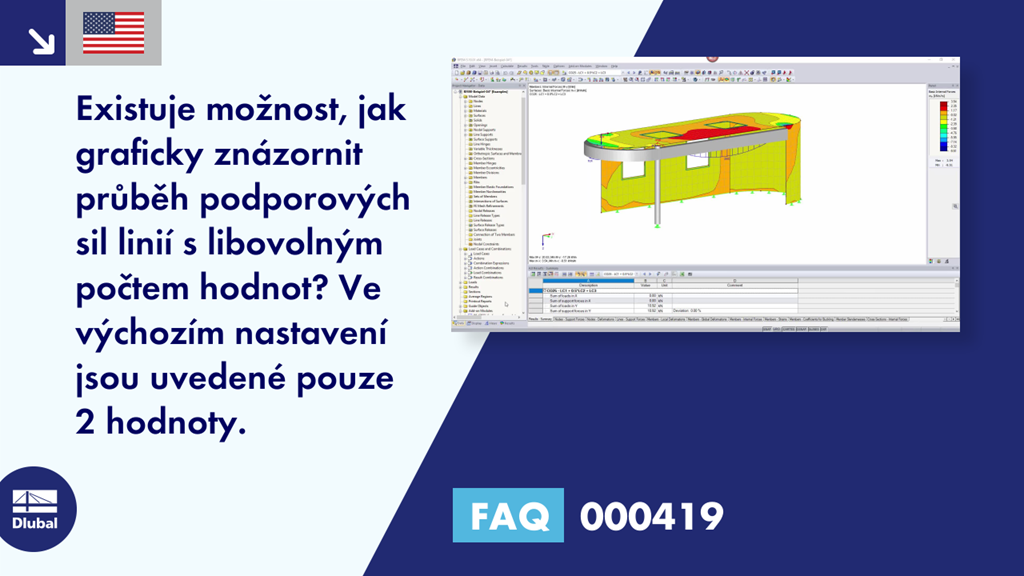

Existuje možnost, jak graficky znázornit průběh podporových sil linií s libovolným počtem hodnot?
Ve výchozím nastavení jsou uvedené pouze 2 hodnoty.
Odpověď:
V průběhu výsledků liniových podpor se standardně zobrazují pouze dvě hodnoty (maximum a minimum).
Všechny hodnoty je možné však zobrazit pomocí navigátoru "Zobrazit":
"Výsledky" → "Podporové reakce" → "Skutečné" → "Všechny hodnoty"
Dělení je přitom závislé na síti KP, na každém uzlu sítě konečných prvků se zobrazí hodnota.
Tak můžete např. pomocí zahuštění sítě KP na určitých plochách nebo liniích může ovlivnit dělení. Numerický výstup v tabulce výsledků, a tudíž také v tiskovém protokolu je naproti tomu řízen pouze pomocí globální sítě KP.
