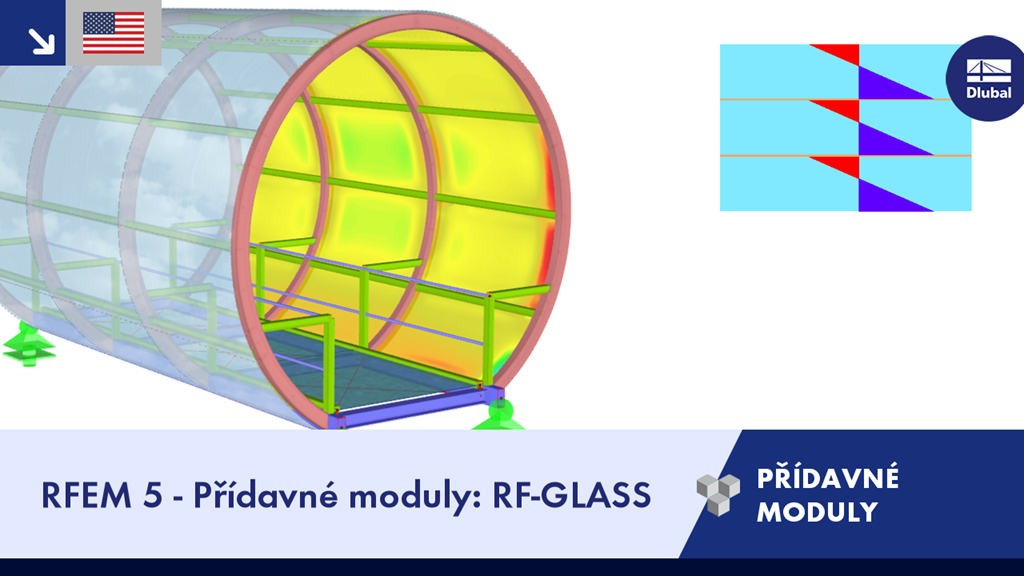

Dlubal RFEM 5 - Přídavné moduly: RF-GLASS

Navrhování svislého izolačního skla vyžaduje přiřazení různého zatížení na jednotlivé vrstvy celého skleněného dílu. K tomu dochází například při současném působení zatížení větrem a zajištění proti pádu.

Chcete‑li pracovat ještě efektivněji, přídavný modul RF‑GLASS umožňuje vytvářet a ukládat různé, uživatelsky definované skladby vrstev, které lze zpětně později importovat nebo načíst v jiném projektu.

U posuzování skla v přídavném modulu RF‑GLASS jsou v zásadě dvě různé možnosti výpočtu: 2D a 3D výpočet. Základní rozdíl těchto dvou variant posouzení je programem automatizované modelování vrstev v dočasném modelu. Při 2D posouzení jsou pro jednotlivé vrstvy generovány plošné prvky (desková teorie), zatímco pro 3D posouzení jsou jednotlivé vrstvy tvořeny tělesy. Podle zvolené skladby vrstev jsou možnosti výběru k dispozici, nebo jsou automaticky nastaveny programem.

V přídavném modulu vyberte plochy, které se mají posoudit (např. pomocí funkce Vybrat). Geometrie skleněné tabule a zatížení se převezme z modelu v programu RFEM.

Poté je třeba rozhodnout, zda se má výpočet provést bez vlivu okolní konstrukce (lokální výpočet) nebo se zohledněním tohoto vlivu (globální výpočet). Pokud vyberete lokální výpočet, každá plocha vybraná pro posouzení se oddělí od modelu a spočítá se samostatně.

Globální výpočet zohledňuje celou konstrukci včetně zadaných skleněných tabulí. Veškeré údaje o skladbě skla a vlastnostech skla jednotlivých vrstev se zadávají ve vstupních tabulkách modulu RF-GLASS. Vybrat lze vrstvy typu sklo, fólie a plyn. Požadovaný materiál lze importovat přímo z databáze, která obsahuje velké množství materiálů.

Všechny parametry jednotlivých vrstev včetně jejich tloušťky lze upravovat. Kromě toho lze v modulu RF-GLASS vytvořit řadu skladeb, které umožňují posuzovat různé typy skel současně.

U izolačních skel lze pro analýzu zohlednit jak vnější zatížení, tak zatížení způsobené změnami teploty, atmosférického tlaku a nadmořské výšky. Modul vypočítá tato zatížení automaticky na základě parametrů klimatického zatížení. Pokud zvolíme typ výpočtu lokální, je třeba v modulu RF-GLASS definovat liniové podpory, uzlové podpory a hraniční pruty ploch. Tyto podpory a pruty se zohlední pouze v modulu RF-GLASS a nemají žádný vliv na model vytvořený v programu RFEM.

Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách výsledků. Maximální stupeň využití je tedy patrný na první pohled. Průběh napětí vzhledem k tloušťce skladby je zobrazen v grafice.

V přídavném modulu RF-GLASS se navíc zobrazí kusovník a v případě izolačního skla také tlak plynu. Výsledky je možné znázornit graficky na RFEM modelu.

Vstupní a výsledkové tabulky z modulu RF-GLASS včetně obrázků lze přidat do tiskového protokolu programu RFEM. Kromě toho je možné všechny tabulky exportovat do MS Excel.

• Posouzení jednovrstvého nebo vrstveného skla a plynového izolačního skla
• posouzení zakřivených skel
• Možnost výběru buď lokálního výpočtu bez zohlednění vlivu okolní konstrukce, nebo globálního výpočtu s ohledem na vliv celé konstrukce
• Výpočet mezních napětí podle DIN 18008:2010-12 nebo TRLV:2006-08
• Zařazení zatížení do tříd trvání zatížení
• Rozsáhlá databáze materiálů obsahuje všechny běžné typy skla, fólií a plynů podle DIN 18008:2010-12, E DIN EN 13474 a předpisu TRLV:2006-08
• Volitelné zohlednění smykového spřažení vrstev
• Zohlednění klimatických zatížení
• Výpočet podle lineární statické analýzy nebo nelineární analýzy podle analýzy velkých deformací. analýzy
• Analýza napětí, posouzení mezního stavu únosnosti, posouzení mezního stavu použitelnosti
• Grafické zobrazení všech výsledků v programu RFEM
• Možnost filtrovat výsledky a stupnice barev v tabulkách výsledků
• Přímý export dat do MS Excel
