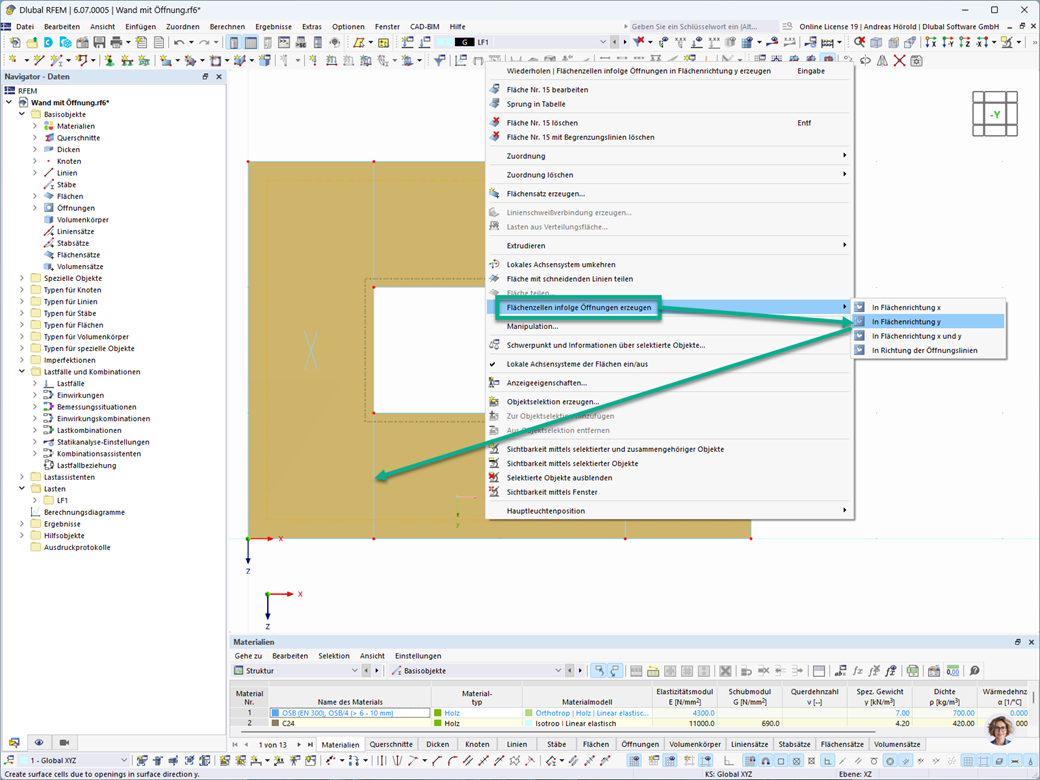

V místní nabídce plochy máte k dispozici možnost "Vytvořit buňky plochy na základě otvorů". Lze tak snadno vytvořit například linie pro sloupy stěn z dřevěných panelů (s typem tloušťky "Nosníkový panel").
