- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, torzi a kombinaci vnitřních sil
- Stabilitní analýza pro vzpěr a klopení
- Automatické stanovení účinného poloměru setrvačnosti u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet účinného poloměru setrvačnosti pro standardní situace
- Možnost použití příčných podpor jednotlivých nosníků
- Definice uzlových podpor pro sady prutů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu
- Široký výběr profilů jako válcované I-, C- a T-profily, úhelníky, obdélníkové a kruhové duté průřezy, kulaté tyče a mnoho dalších
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a třídění výsledků včetně výsledků po prutech, průřezech, místech x, případně po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Metrické a imperiální jednotky
RF-/ALUMINIUM ADM | Základní funkce
![Posouzení prutů podle ADM 2020 v programu RFEM](/cs/webimage/015026/2988997/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Vyztužení proti deplanaci pomocí čelní desky](/cs/webimage/010484/2978239/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Zadání mezilehlé podpory uprostřed prutu 1](/cs/webimage/010537/3095101/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![Lokales Beulen von Stäben gemäß ADM 2015](/cs/webimage/009445/2872758/KB_1471-cs.png?mw=512&hash=9c5f818e04efcb8a4bf2a7a9fc1d1a75a325d026)
![Detaileinstellungen Tragfähigkeit](/cs/webimage/006987/1589076/000214-cs-png-png.png?mw=512&hash=f657ff70153873561cca8f851a1c390eb1fbc403)
Nejprve je třeba rozhodnout, zda provést posouzení podle ASD nebo LRFD. Poté se zadají posuzované zatěžovací stavy, kombinace zatížení a kombinace výsledků. Kombinace zatížení podle normy ASCE 7 lze ručně nebo automaticky generovat v programu RFEM/RSTAB.
V dalších krocích je možné upravit původní nastavení pro příčné mezilehlé podpory, vzpěrné délky a další parametry posouzení dané normou. V případě použití sledu prutů lze definovat individuální podporové podmínky a excentricity pro každý vnitřní uzel jednotlivých prutů. Speciální nástroj pro MKP analýzu určí účinné poloměry setrvačnosti nezbytné pro posouzení stability.

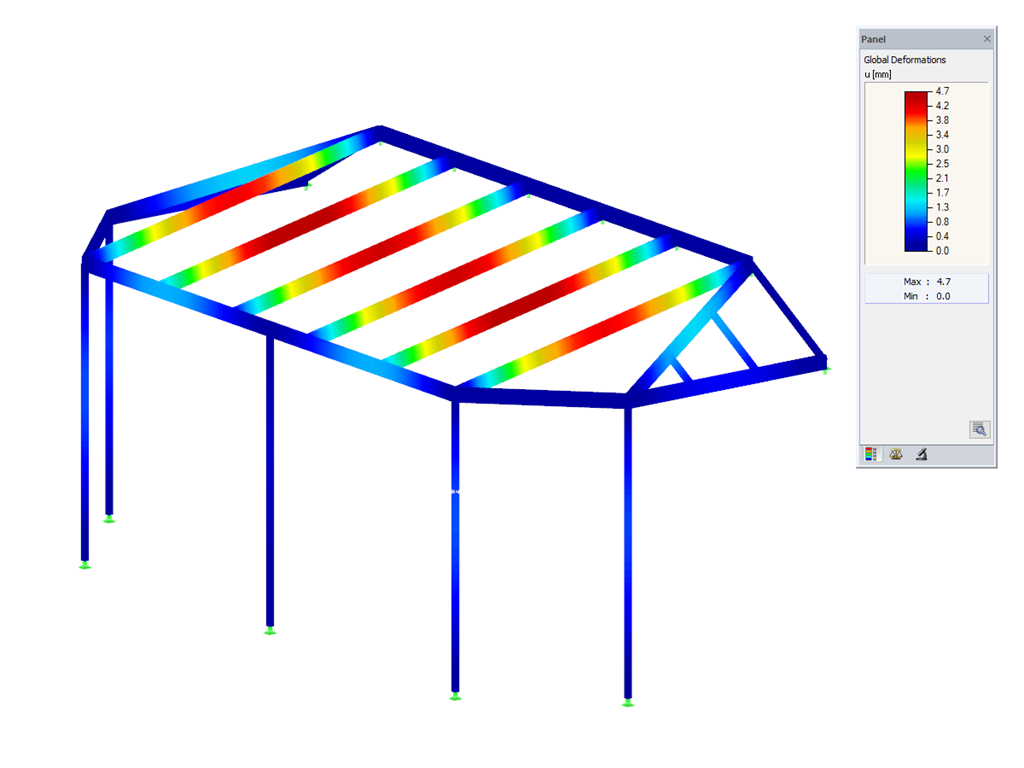

![RFEM/RSTAB-Zusatzmodul RF-/ALUMINIUM ADM | Bemessung von Stäben aus Aluminium nach ADM 2015 (US-Norm)](/cs/webimage/002917/2976553/dsa.png?mw=512&hash=854946ab3de3d6f50cd6e4fbde73cfdab740275f)
- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, torzi a kombinaci vnitřních sil
- Stabilitní analýza pro vzpěr a klopení
- Automatické stanovení účinného poloměru setrvačnosti u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet účinného poloměru setrvačnosti pro standardní situace
- Možnost použití příčných podpor jednotlivých nosníků
- Definice uzlových podpor pro sady prutů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu
- Široký výběr profilů jako válcované I-, C- a T-profily, úhelníky, obdélníkové a kruhové duté průřezy, kulaté tyče a mnoho dalších
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a třídění výsledků včetně výsledků po prutech, průřezech, místech x, případně po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Metrické a imperiální jednotky
![Ausdruckprotokoll](/cs/webimage/006988/1589107/000215-cs-png.png?mw=512&hash=d880edffa110ad7a1c6f53f7d2b87ac4dc78c560)
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky lze zobrazit pro každé místo podél prutu. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data z modulu jsou součástí tiskového protokolu programu RFEM/RSTAB.
![Posouzení hliníkového průřezu RSECTION](/cs/webimage/032622/3674313/2024-01-02-08-08-03.png?mw=512&hash=8506d19b4f72c7f67893a86a07cd9c7937263a2b)
Addon Posouzení hliníkových konstrukcí vám nabízí ještě více možností. Je zde možné posuzovat také obecné průřezy, které nejsou předem definovány v databázi průřezů. Vytvořte například průřez pomocí programu RSECTION a poté ho importujte do programu RFEM/RSTAB. V závislosti na použité normě lze vybírat z různých formátů posouzení. Patří sem například posouzení srovnávacího napětí.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
