- Posouzení na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
- Možnost použití nespojitých příčných podpor pro nosníky
- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: Profily I (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a tělesa
- Úplná integrace do programu RFEM/RSTAB
RF-/STEEL NBR | Základní funkce
![Zadání mezilehlé podpory uprostřed prutu 1](/cs/webimage/010537/3095101/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/cs/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Tuhost ocelového spoje a její vliv na statické posouzení](/cs/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Posouzení momentových rámových prutů podle AISC 341-22 v programu RFEM 6](/cs/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Nachweise lastfallweise](/cs/webimage/006978/1588851/000202-cs-png.png?mw=512&hash=5bc04f32d5eb68d734ec1c27d3c3db498c7fb763)
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
![Gebrauchstauglichkeitsparameter](/cs/webimage/006977/1588830/000201-cs-png.png?mw=512&hash=21516b9bbb9d90b8629c86221f4043b5c2b55b72)
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle brazilské normy ABNT NBR 8800:2008. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.
V přídavném modulu RF-/STEEL NBR se nejprve vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.
- V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.

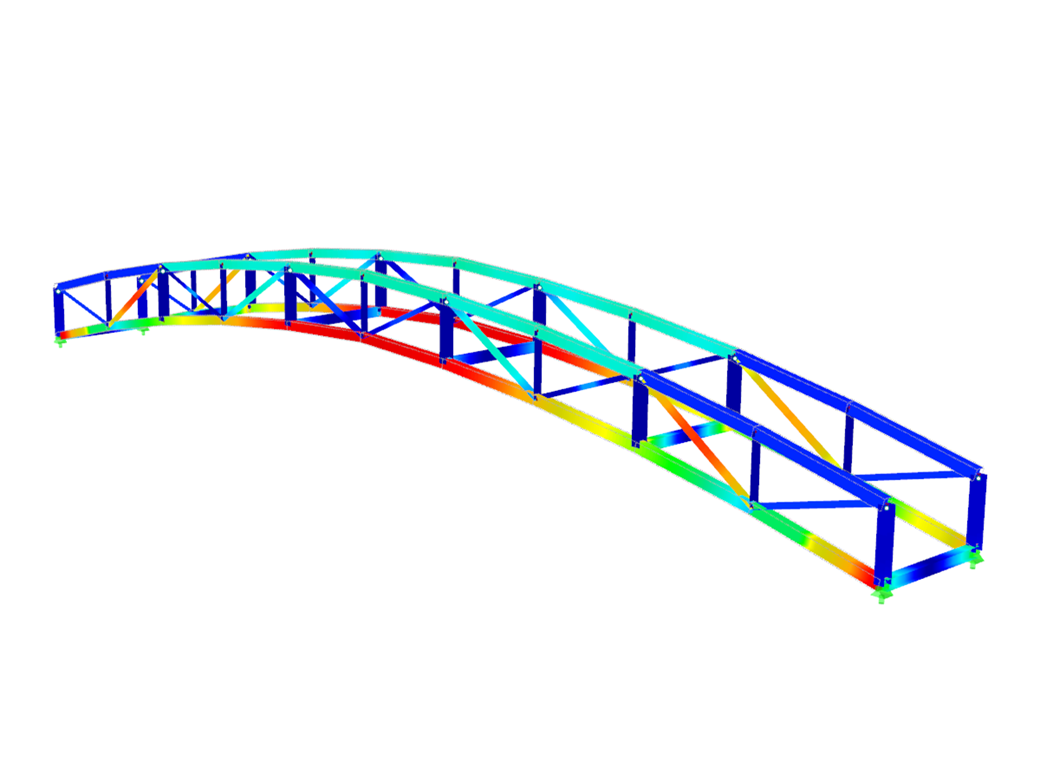

![Přídavný model RF-/STEEL NBR programů RFEM/RSTAB | Posouzení ocelových prutů podle ABNT NBR 8800: 2008](/cs/webimage/002915/2988244/Bridge_NBR.png?mw=512&hash=320cb25761b5c8f9fbd150e12f6b740bdd009376)
- Posouzení na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení
- Možnost použití nespojitých příčných podpor pro nosníky
- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: Profily I (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a tělesa
- Úplná integrace do programu RFEM/RSTAB
![Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent](/cs/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
