Odpověď:
Dlubal plug-in pro program Tekla je třeba nainstalovat ručně. Informace k instalaci najdete zde:
https://www.dlubal.com/cs/podpora-a-skoleni/podpora/faq/005375
Pokud se záložka Dlubal po instalaci nezobrazí, je to obvykle způsobeno prostředím specifickým pro danou zemi nebo firemními šablonami.
Soubory a cesty
Dlubal načte instalační cestu pro dané prostředí z následujícího registru:
Computer\HKEY_LOCAL_MACHINE\SOFTWARE\Trimble\Tekla Structures\2023.0\setup -> "EnvDir"
Soubor "UserDefined.xml" se pak uloží do složky
C:\TeklaStructures\2023.0\Environments\common\system\Commands
a soubor "DlubalRibbonTab.xml" do složky
C:\TeklaStructures\2023.0\Environments\common\system\Ribbons\CustomTabs\Modeling
. Tyto soubory vytvářejí a řídí Dlubal záložky, rozměry ikon a tři další příkazy pro import, export a převodní tabulky.
Prostředí specifické pro danou zemi nebo firemní šablony
Tekla umožňuje používat vlastní prostředí a šablony, které umožňují např. úpravu nabídky nebo pásu karet. Pokud se jedná o tento problém, zkopírujte oba soubory XML specifické pro Dlubal do složky uživatelského prostředí.
Tento postup předvedeme na příkladu švýcarského prostředí. To například obsahuje samostatnou složku pro firemní prostředí.
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm

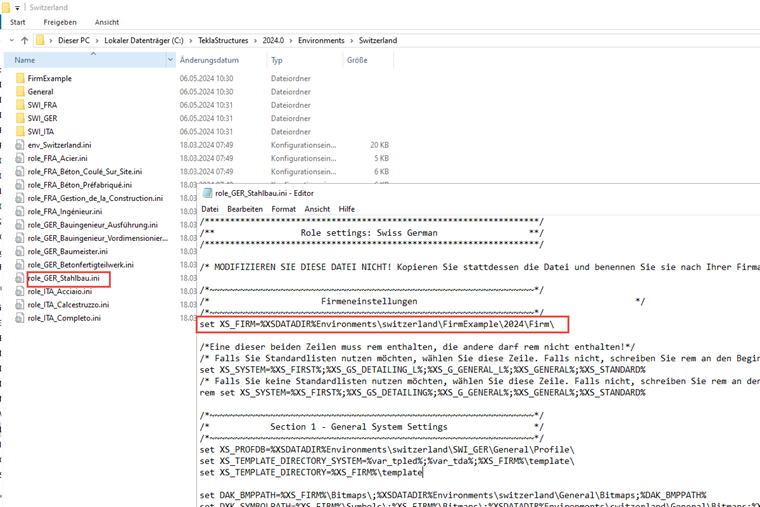

Zda se použije tato nebo jiná uživatelsky definovaná složka, je vidět v souboru *.ini.
Pro zobrazení záložky Dlubal v programu Tekla je třeba provést následující kroky:
- Zkopírujte soubor "DlubalRibbonTab.xml" do složky
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Ribbons\CustomTabs\Modeling
- Vytvořte složku "Commands" v následující složce
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm
- Zkopírujte soubor "UserDefined.xml" do této nové složky
C:\TeklaStructures\2024.0\Environments\Switzerland\FirmExample\2024\Firm\Commands
Po restartu programu Tekla by se záložka Dlubal měla zobrazit.
