Návrhové stavy

Mohu v programu RFEM 6 použít návrhové stavy jako v programu RFEM 5?

Odpověď:

Koncept posouzení v programu RFEM 6 byl zásadně změněn tak, že v addonech již nejsou k dispozici návrhové stavy. Při zadávání prutů a ploch určíte, zda se má provést posouzení, a přiřadíte těmto objektům vlastnosti posouzení. Proto není možné provést různé analýzy ve stejném modelu.

Pokud chcete některé pruty posoudit podle různých zadání, zadejte novou Konfiguraci posouzení pro mezní stav a správně ji přiřaďte.

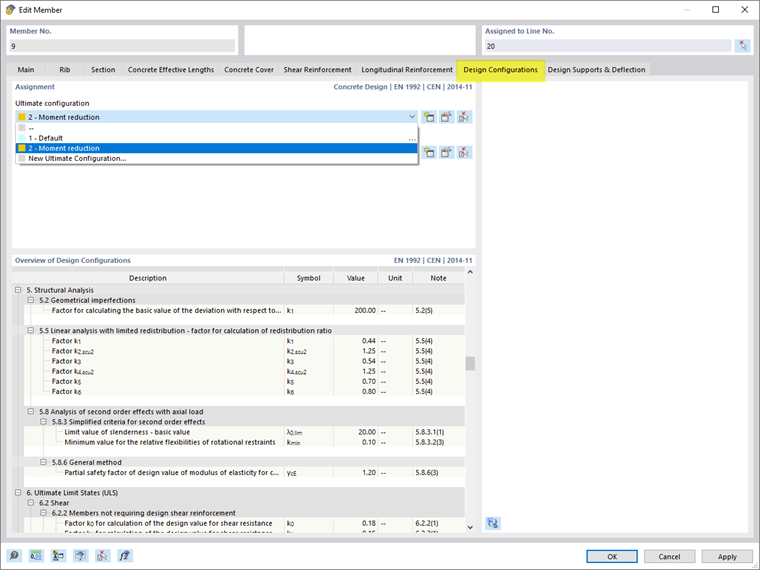

Přiřazení návrhové konfigurace

Pokud posuzujete pruty i sady prutů, můžete pomocí vlastností objektu určit, zda se má každý prut zohlednit jednotlivě, nebo zda se má sada prutů analyzovat jako nadřazený objekt.

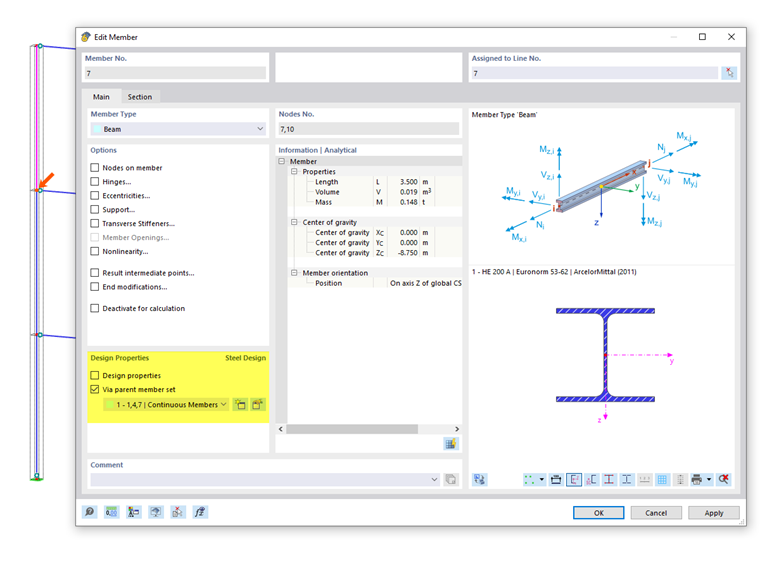

Posouzení prutu pomocí nadřazené sady prutů

Kromě toho máte v programech RFEM 6 a RSTAB 9 možnost posuzovat objekty se společnými vlastnostmi pomocí zástupců.
