Odpověď:
Pokud se poloha přídavné výztuže liší od polohy základní výztuže, stanoví se společná těžišťová osa. To má naproti tomu vliv na posouzení MSP (např. Ac,eff).
Dotaz

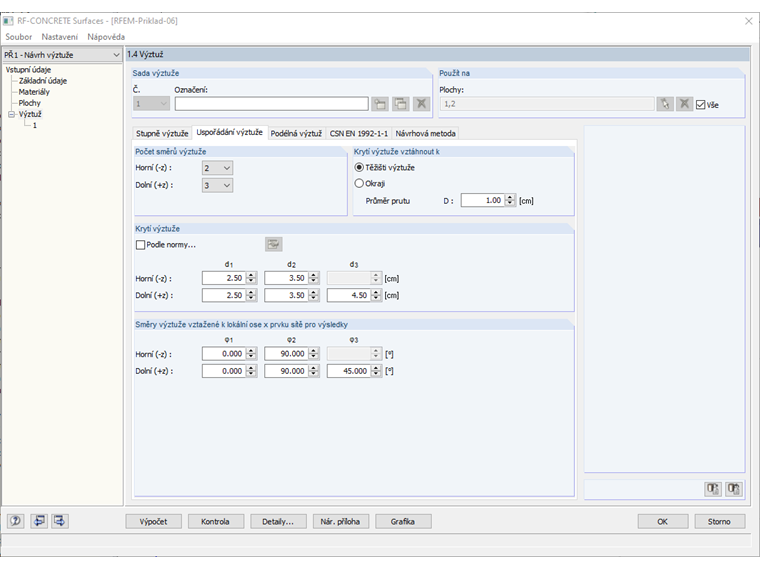

Jak se zohledňuje poloha přídavné výztuže v přídavném modulu RF-CONCRETE Surfaces při stanovení hc,ef?
