Dodatečné vyztužení průvlaku

Jak mohu dodatečně aplikovat zesílení na modelovaný průvlak?


Odpověď:

Zesílení průřezu je možné provést následujícím způsobem:

  • Namodelujte odpovídající přídavný prut.
  • Rozdělte původní a nový prut na stejné vzdálenosti - podle toho, kde má být vytvořeno spojení (pravým tlačítkem myši klikněte na prut → funkce "Rozdělit prut").

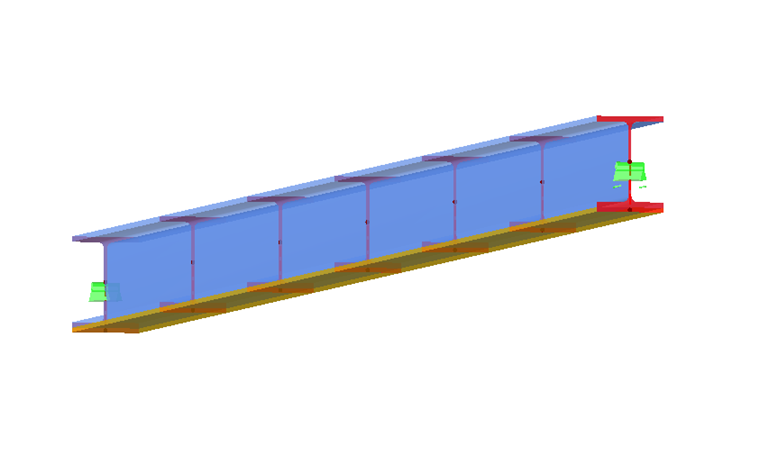

  • Proveďte spojení pomocí tuhých prutů/vazeb viz Obrázek 01.
