Připojení nosníku ke sloupu

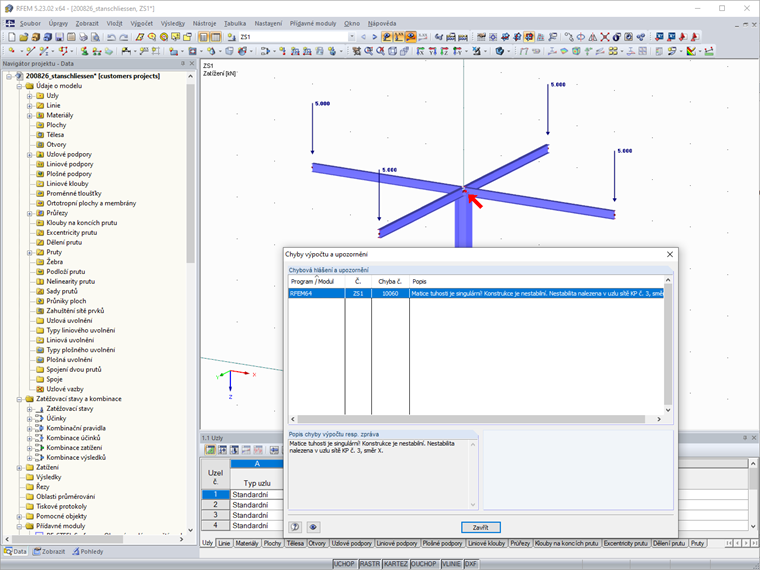

Zjistil jsem, že moje nosníky nejsou spojené se sloupem. Mohu to rychle opravit?


Odpověď:

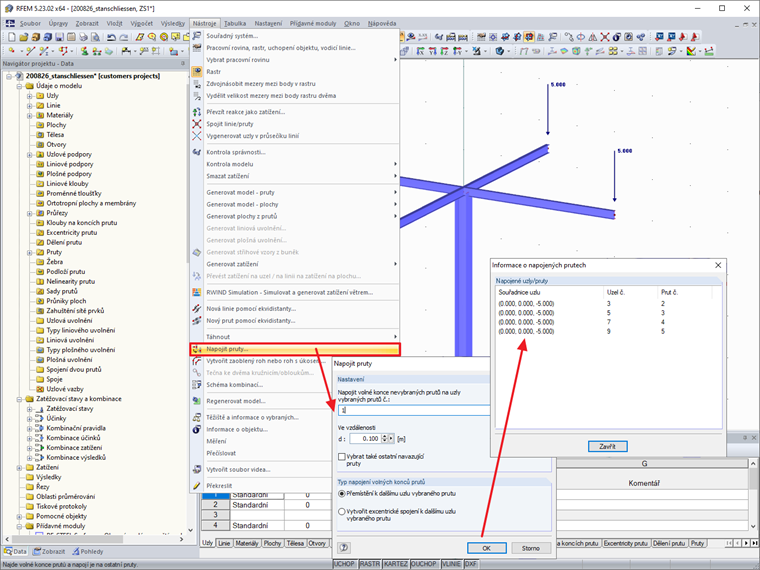

Pokud neexistuje žádný společný průsečík nosníků se sloupem, potom je v tomto případě možné použít volbu "Napojit pruty".

Takto je možné napojit volné pruty, které se nacházejí v určité vzdálenosti od prutu, na uzly tohoto prutu.

V sekci "Nastavení" je nutné zadat číslo prutu, nebo vybrat graficky, ke kterému uzlu se mají volné pruty napojit. Ve vstupním poli Ve vzdálenosti nastavíme okruh, v němž budou vyhledány volné konce prutů.

V sekci "Typ napojení volných konců prutů" je možné nastavit způsob napojení volných konců prutů na vybrané pruty. Vybrat lze jednu ze dvou možností, jejich přemístění k uzlům vybraných prutů nebo excentrické připojení.
