Odpověď:

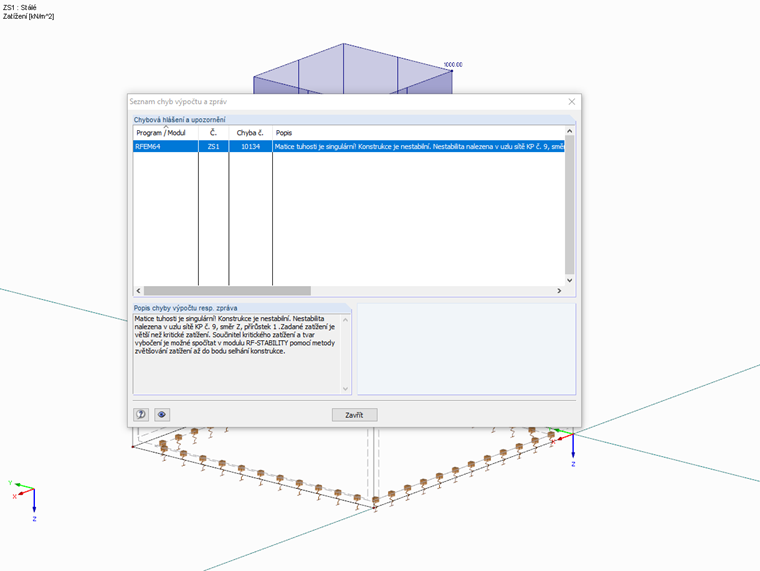

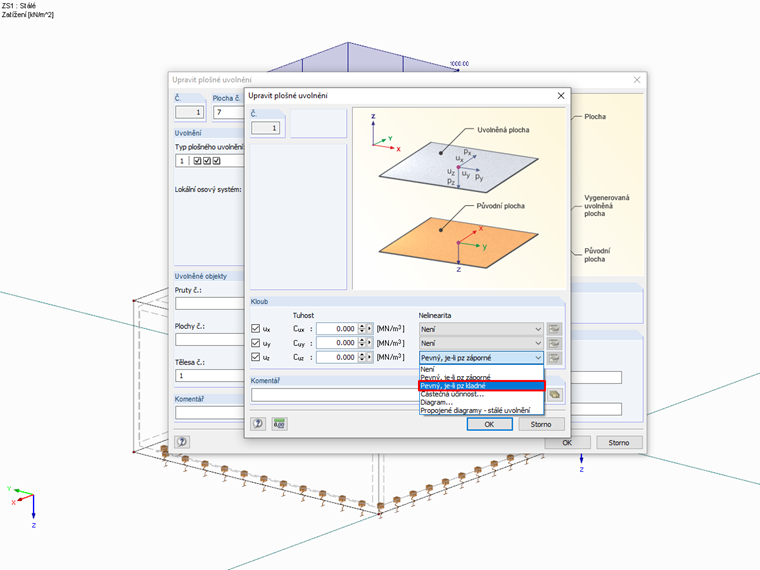

Tělesa jsou spojena pomocí plošného uvolnění s nelinearitou „pevný, je-li pz záporné“. Síla pz je odvozena na základě orientace stykových ploch. Pokud je orientace obou ploch totožná a chceme aby se mezi plochami přenášelo zatížení tlakem, je nutné použít nelinearitu „pevný, je-li pz kladné“.
