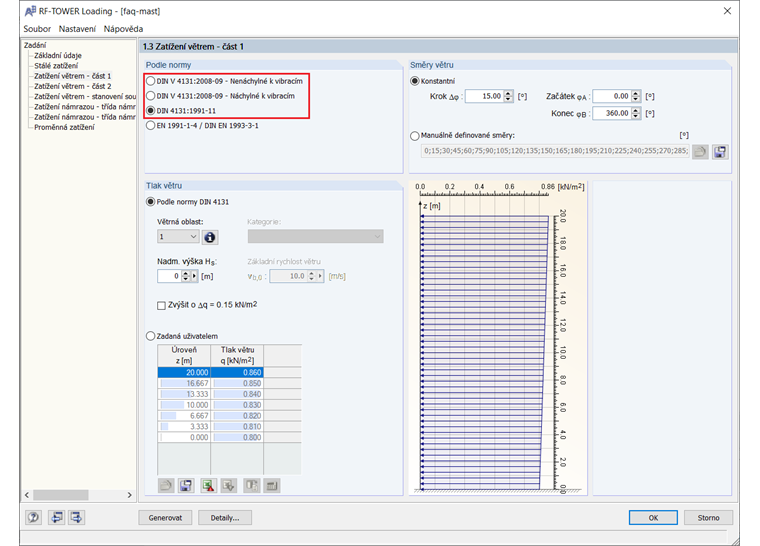

V Eurokódu není k dispozici uživatelské rozdělení zatížení větrem. Aby bylo možné implementovat uživatelsky zadané rozdělení zatížení větrem v přídavném modulu RF-/TOWER Loading, je možné toto provést pouze po přechodu na normu DIN, například DIN 4131: 1993-11, viz Obrázek 01, okno "1.3 Zatížení větrem - část 1".

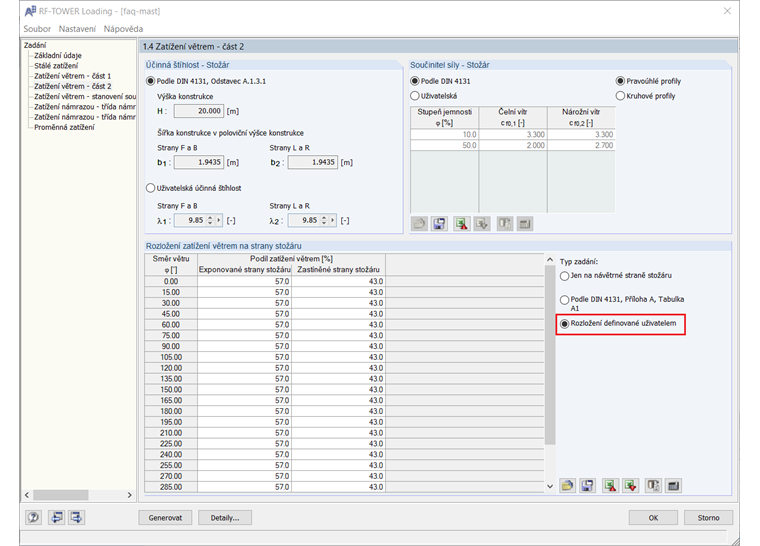

Poté je možné v dialogu "1.4 Zatížení větrem - část 2" vybrat uživatelem zadané rozdělení a zadat ho v sousední tabulce, viz Obrázek 2.
