' get model interface Set iApp = iModel.GetApplication() iApp.LockLicense ' get calculation interface Dim iCalc As RFEM5.ICalculation2 Set iCalc = iModel.GetCalculation ' get surface bending theory Dim calc_bend As RFEM5.BendingTheoryType calc_bend = iCalc.GetBendingTheory ' get settings for nonlinearities Dim calc_nl As RFEM5.CalculationNonlinearities calc_nl = iCalc.GetNonlinearities ' get precision and tolerance settings Dim calc_prec As RFEM5.PrecisionAndTolerance calc_prec = iCalc.GetPrecisionAndTolerance ' get calculation settings Dim calc_sets As RFEM5.CalculationSettings calc_sets = iCalc.GetSettings ' get calculation options Dim calc_opts As RFEM5.CalculationOptions calc_opts = iCalc.GetOptions ' set ShearStiffness to false calc_opts.ShearStiffness = False iCalc.SetOptions calc_opts
Dotaz

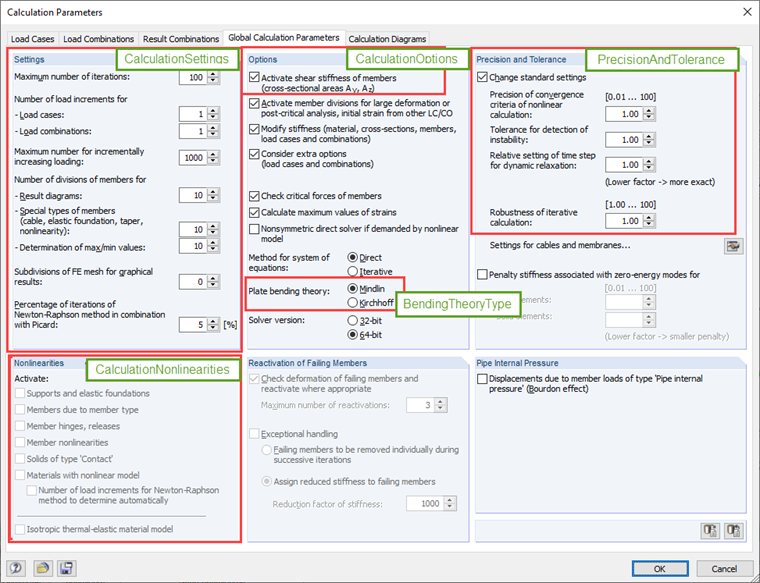

Jak lze nastavit parametry výpočtu pomocí rozhraní COM?
![Schematické znázornění složek pro výpočet vzdálenosti](/cs/webimage/008716/2075003/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Vyhledání počátečních uzlů linií přes rozhraní COM](/cs/webimage/008815/811429/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Generování řetězovky](/cs/webimage/009135/2417182/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
![Vložit RFEM Type Library](/cs/webimage/009230/474929/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Funkce 002843 | Kótování pomocí výsledkové funkce](/cs/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
U návrhových objektů lze volitelně zobrazit průhyby nebo extrémní výsledky.
![Funkce 002423 | Zobrazení výsledků v tělesech](/cs/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
![Rychlejší výpočet díky optimalizovanému zohlednění stupňů volnosti uzlů v programu RFEM](/cs/webimage/015531/2984025/PF_1416_Vypocet-cs.png?mw=512&hash=ec198e5e6082c517cfabf3e8466eb35ffa886b09)
Počet stupňů volnosti v uzlu již není v programu RFEM globálním parametrem výpočtu (6 stupňů volnosti u každého uzlu sítě ve 3D modelech, 7 stupňů volnosti v případě analýzy vázaného kroucení). U každého uzlu se tak obecně uvažuje jiný počet stupňů volnosti, což vede k proměnlivému počtu rovnic při výpočtu.
Touto úpravou se zrychluje výpočet, zejména u modelů, u nichž bylo možné dosáhnout výrazné redukce systému (např. příhradové nosníky a membránové konstrukce).
![Rozšířené zobrazení přetvoření ploch v navigátoru projektu - Výsledky programu RFEM](/cs/webimage/012851/2646021/012851.png?mw=512&hash=23da56cd41c1563243e404daf5638f3457edd21d)
V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.
