Přenos síly mezi tělesy a plochami

Jaký je možné nejlépe přenášet sílu mezi tělesy a plochami?


Odpověď:

Vzhledem k tomu, že plocha je 2D prvek, a proto je přechod z plochy na těleso linie, mohou zde nastat singularity. Problémy mohou způsobovat především momenty my a mx.

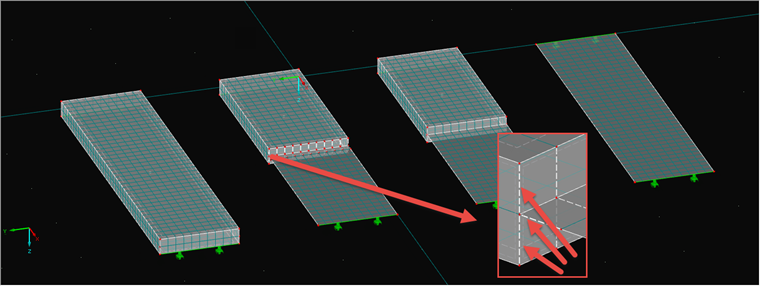

Přechod je nejlépe možné realizovat pomocí tuhých prutů, jak je znázorněno na Obrázku 01 příkladu.

V této variantě pokrývají tuhé pruty výšku/tloušťku plochy, a zajišťují tak hladký průběh přenosu momentu do tělesa. Kromě toho musí tuhé pruty vyčnívat také do plochy; jako hloubka byla zvolena polovina tloušťky plochy.

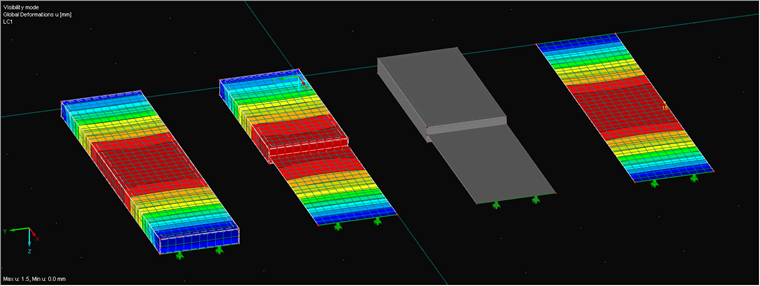

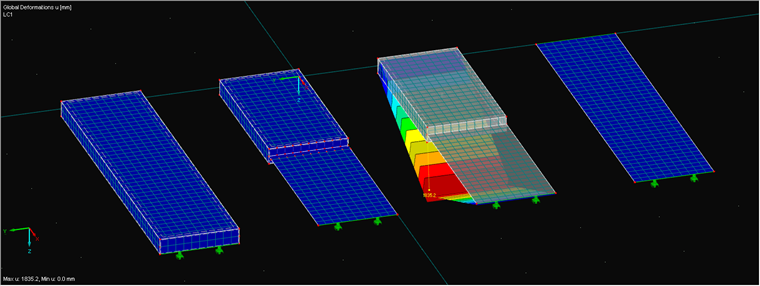

Na Obrázku 02 jsou znázorněné výsledky výpočtu. Model bez tuhých prutů vykazuje velkou deformaci, což účinek vysvětluje. Naproti tomu model s tuhými pruty v některých případech vykazuje stejnou deformaci jako čistý model plochy nebo tělesa.


Autor

Ing. Günthel zajišťuje technickou podporu zákazníkům.
