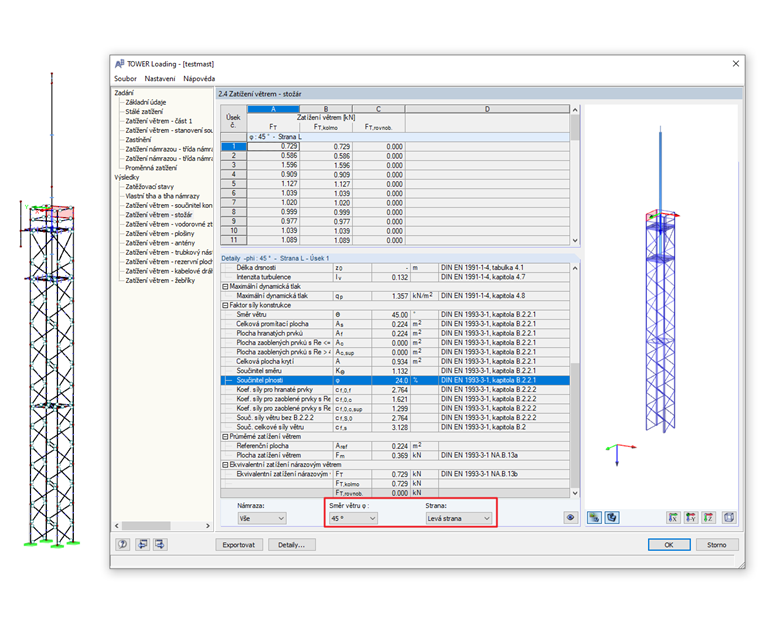

Ve výsledkových tabulkách přídavného modulu najdete všechny mezivýsledky pro každý směr větru, plochu a sektor. Tato funkce je k dispozici také v dlouhé verzi výstupního protokolu, ale může výrazně zvětšit velikost protokolu.
Přehled mezikroků pro stanovení zatížení větrem ve výsledkových tabulkách
Je možné v přídavném modulu RF-/TOWER Loading zobrazit mezikroky pro stanovení zatížení větrem, jako například poměr plnosti?
V databázi materiálů programu RFEM najdete překližkové materiály podle americké a kanadské normy ANSI/APA PRG 510 Plywood (USA/CAN).
Pro posouzení požární odolnosti dřevěných ploch si můžete nechat zobrazit průběh zuhelnatění v závislosti na době trvání požáru.
Tento průběh zuhelnatění lze také vytisknout do tiskového protokolu.
V programu RFEM je k dispozici materiál OSB pro USA a Kanadu. Materiálové parametry se převezmou z manuálu "Panel Design Specification".
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje. Typ tloušťky nosníkového panelu se definuje pomocí addonu Vícevrstvé plochy.
„Nosníkový panel“ nabízí následující výhody:
- Možnost opláštění na jedné nebo na obou stranách
- Automatický výpočet polotuhé vazby
- Opláštění spojené hřebíky
- Opláštění spojené skobami
- Uživatelsky zadané opláštění
- Zobrazení jako kompletní geometrický 3D objekt (rám, příčle, sloup, plech, skoby) včetně excentricity
- Zohlednění otvorů pomocí buněk plochy
- Posouzení konstrukčních prvků pomocí addonu Posouzení dřevěných konstrukcí
- Nezávislost na materiálu (například sádrokartonové desky s profily tvarovanými za studena a sádrovláknitými deskami jako opláštěním)
