Odpověď:

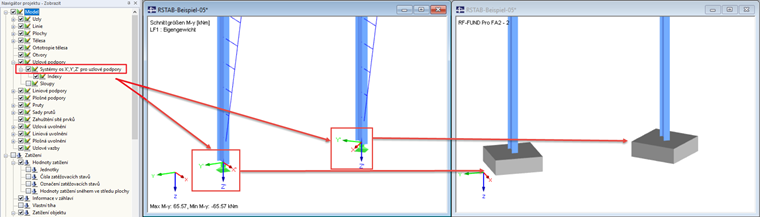

Ano, je to možné. Pokud je v programu RSTAB nebo RFEM uzlová podpora pod určitým úhlem, orientuje se také geometrie základu na uzlu podle tohoto souřadného systému (viz Obrázek 01).
Dotaz
Mohu v přídavném modulu RF-FOUNDATION Pro natočit základ také okolo osy Z?
