Chtěl bych posuzovat zábradlí, a proto jsem pro to vytvořil sadu prutů. Das Profil ist ein Hohlprofil. Kann hierfür der Stabilitätsnachweis am Gesamtsystem geführt werden oder muss ich diesen mit Angabe alle Lager in STAHL EC3 in ein Ersatzstabnachweis überführen?

Q: Chtěl bych posuzovat zábradlí, a proto jsem pro to vytvořil sadu prutů. Das Profil ist ein Hohlprofil. Kann hierfür der Stabilitätsnachweis am Gesamtsystem geführt werden oder muss ich diesen mit Angabe alle Lager in STAHL EC3 in ein Ersatzstabnachweis überführen?

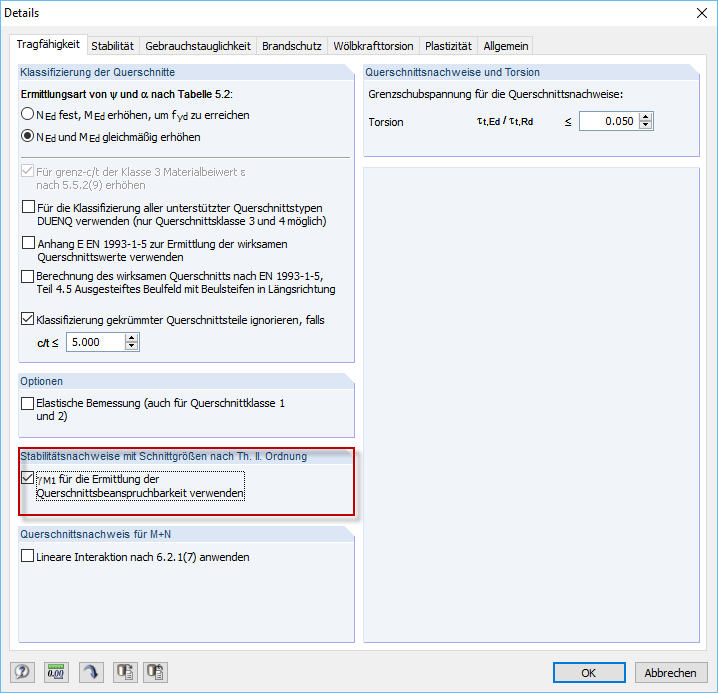

U průřezu bez deplanace se doporučuje provést posouzení celé konstrukce pomocí analýzy druhého řádu - vnitřních sil a lokálních a globálních imperfekcí. Die Eingabe der effektiven Längen und Knotenlager (bei Stabsätzen) kann somit entfallen. Bitte aktivieren Sie für den Querschnittsnachweis jedoch γM1.

Question

Chtěl bych posuzovat z&#225;bradl&#237;, a proto jsem pro to vytvořil sadu prutů. Das Profil ist ein Hohlprofil. Kann hierf&#252;r der Stabilit&#228;tsnachweis am Gesamtsystem gef&#252;hrt werden oder muss ich diesen mit Angabe alle Lager in STAHL EC3 in ein Ersatzstabnachweis &#252;berf&#252;hren?

Accepted Answer

U průřezu bez deplanace se doporučuje prov&#233;st posouzen&#237; cel&#233; konstrukce pomoc&#237; anal&#253;zy druh&#233;ho ř&#225;du - vnitřn&#237;ch sil a lok&#225;ln&#237;ch a glob&#225;ln&#237;ch imperfekc&#237;. Die Eingabe der effektiven L&#228;ngen und Knotenlager (bei Stabs&#228;tzen) kann somit entfallen. Bitte aktivieren Sie f&#252;r den Querschnittsnachweis jedoch γM1.
