Takové kótovací čáry lze vytvořit pomocí funkce "Lineární" v nabídce Vložit - Kóty. Alternativně je tato funkce k dispozici také v tlačítku s rozbalovací nabídkou ve standardním panelu nástrojů se symbolem kóty.

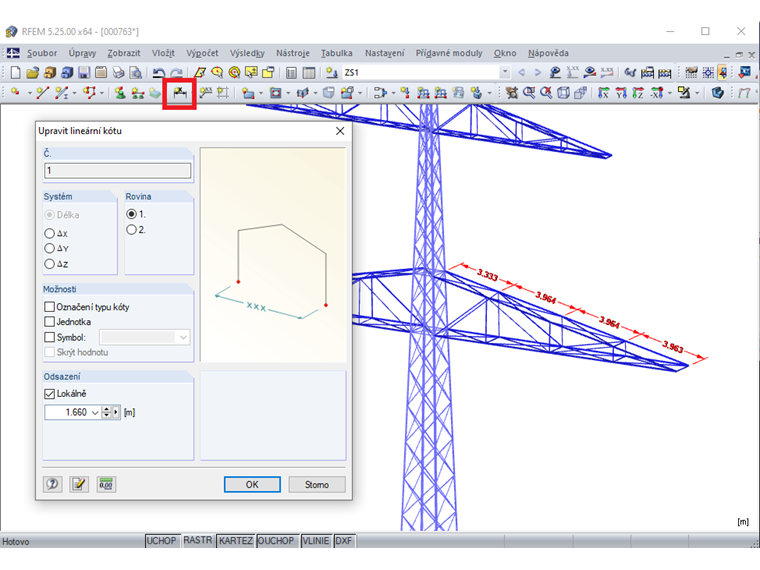

Pro vytvoření navazující kóty je třeba postupně vybrat prvky, které se mají okótovat (uzly, pruty atd.), a potvrdit zadání. V dialogu, který se přitom otevře, lze dále zadat k čemu se rozměr vztahuje:
- Délka → kóta udává rozměr ve směru vektoru prvních dvou bodů.
- X, Y, Z → kóta udává rozměry ve směru globální osy X, Y, Z.
Zřetězení jednotlivých kót se vytvoří automaticky výběrem kótovacích bodů bez zrušení funkce. Tato kótovací čára může být později vybrána a upravována jako celistvá jednotka.
