Caratteristiche
Totale voci: 4
Analisi modale | Caratteristiche
- Considerazione automatica delle masse dal peso proprio
- Importazione diretta delle masse dai casi e dalle combinazioni di carico
- Definizione facoltativa di masse aggiuntive (masse nodali, lineari o di superficie, nonché masse di inerzia) direttamente nei casi di carico
- Trascuratezza facoltativa delle masse (ad esempio, massa delle fondazioni)
- Combinazione di masse in diversi casi di carico e combinazioni di carico
- Coefficienti di combinazione preimpostati per varie norme (EC 8, SIA 261, ASCE 7,...)
- Importazione facoltativa degli stati iniziali (ad esempio, per considerare la precompressione e l'imperfezione)
- Variazione della struttura
- Considerazione di vincoli esterni o di aste/superfici/solidi
- Definizione di varie analisi modali (ad esempio, per analizzare diverse variazioni delle masse o modifiche delle rigidità)
- Selezione del tipo di matrice di massa (matrice diagonale, matrice coerente, matrice unitaria), inclusa la specifica definita dall'utente dei gradi di libertà traslazionali e rotazionali
- Metodi per determinare il numero di forme modali (definito dall'utente, automatico - per raggiungere i coefficienti di massa modale efficaci, automatico - per raggiungere la frequenza naturale massima - disponibile solo in RSTAB)
- Determinazione delle forme modali e delle masse nei nodi
- Risultati di autovalori, frequenza angolare, frequenza naturale e periodo
- Output di masse modali, masse modali efficaci, fattori di massa modale e fattori di partecipazione
- Output tabellare e grafico delle masse nei punti della mesh
- Visualizzazione e animazione delle forme modali
- Diverse opzioni di scala per le forme modali
- Documentazione dei risultati numerici e grafici nella relazione di calcolo

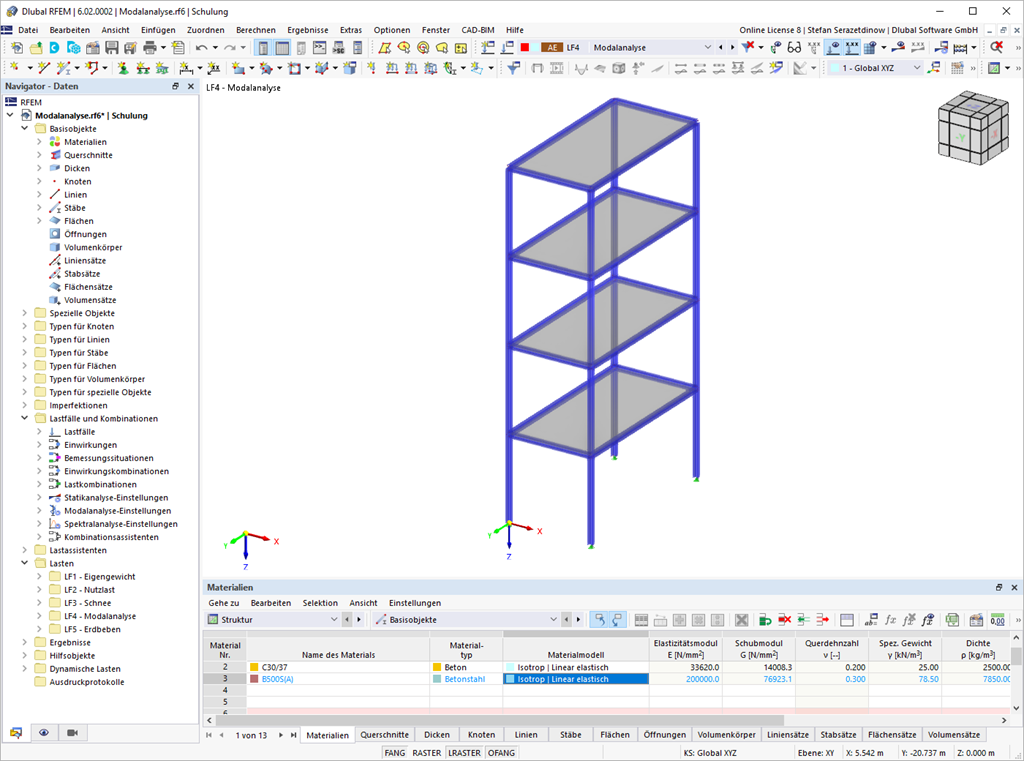

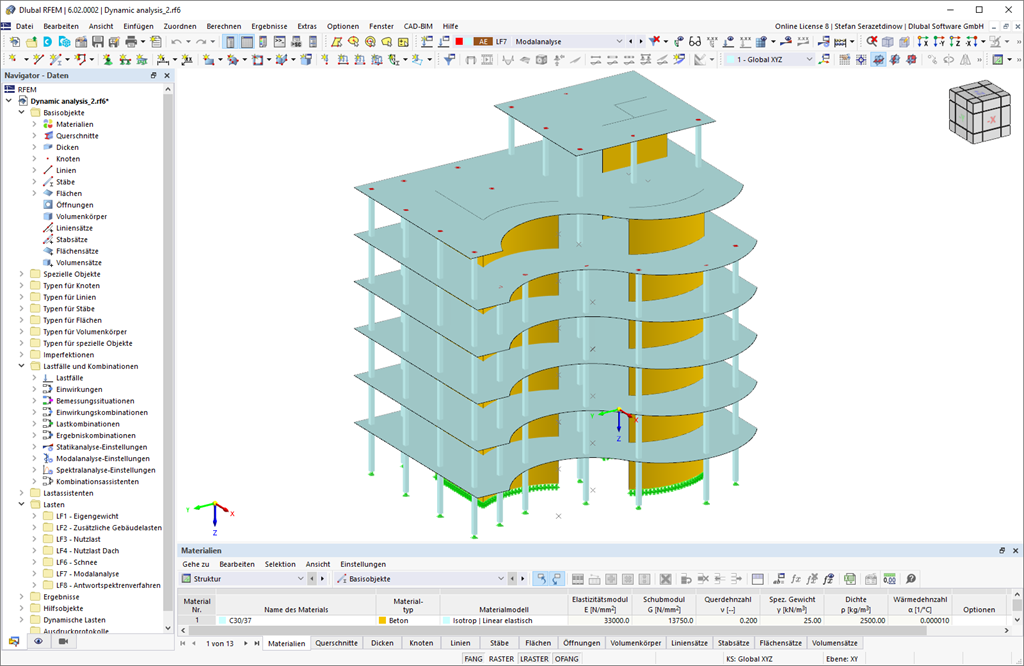

Analisi modale | Input
Nelle impostazioni dell'analisi modale, è necessario inserire tutti i dati necessari per la determinazione delle frequenze naturali. Questi sono, ad esempio, forme di massa e solutori di autovalori.
L'add-on Analisi modale determina gli autovalori più bassi della struttura. Puoi regolare il numero di autovalori o lasciarli determinare automaticamente. Quindi, dovresti raggiungere i coefficienti di massa modale efficaci o le frequenze naturali massime. Le masse vengono importate direttamente dai casi di carico e dalle combinazioni di carico. In questo caso, si ha la possibilità di considerare la massa totale, le componenti del carico nella direzione Z globale o solo la componente del carico nella direzione della gravità.
È possibile definire manualmente masse aggiuntive su nodi, linee, aste o superfici. Inoltre, è possibile influenzare la matrice di rigidezza importando le forze assiali o le variazioni di rigidezza di un caso di carico o di una combinazione di carico.
Analisi modale | Calcolo
In RFEM, è possibile utilizzare questi tre potenti risolutori di autovalori:
- radice del polinomio caratteristico
- Metodo di Lanczos
- Iterazione del sottospazio
RSTAB, d'altra parte, fornisce questi due solutori di autovalori:
- Iterazione del sottospazio
- Metodo di potenza inversa spostato
La selezione del risolutore di autovalori dipende principalmente dalle dimensioni del modello.

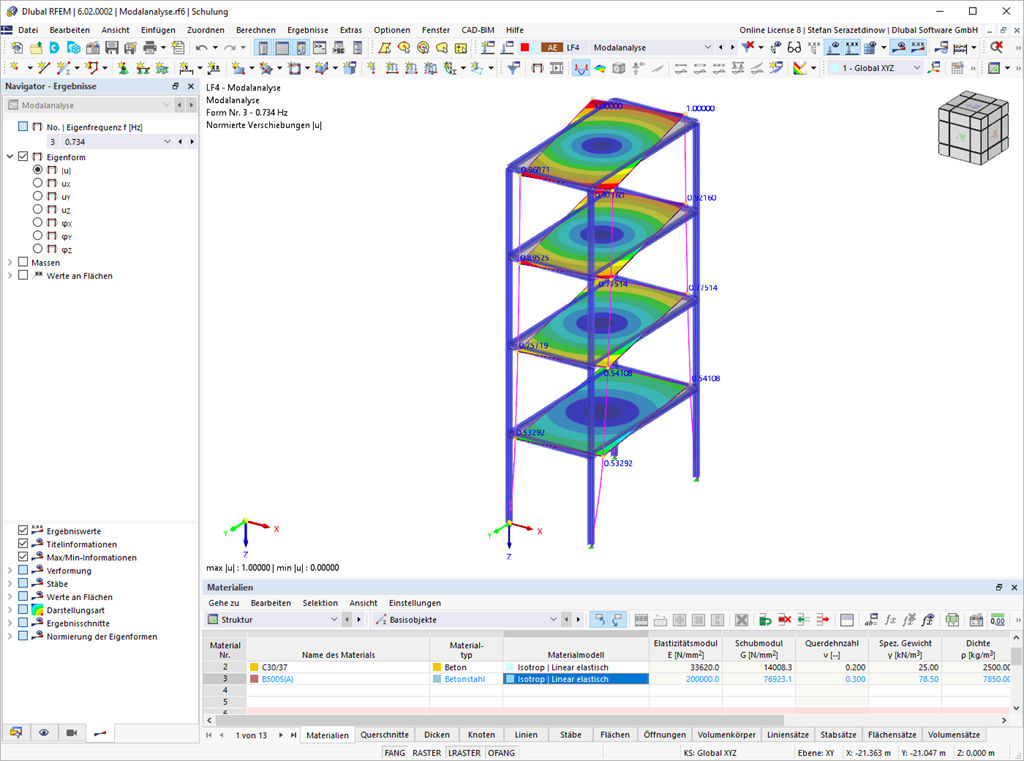

Analisi modale | Risultati
Non appena il programma ha completato il calcolo, vengono elencati gli autovalori, le frequenze naturali e i periodi. Queste finestre dei risultati sono integrate nel programma principale RFEM/RSTAB. È possibile trovare tutte le forme modali della struttura nelle tabelle e avere anche un'opzione per visualizzarle graficamente e animarle.
Tutte le tabelle dei risultati e i grafici fanno parte della relazione di calcolo di RFEM/RSTAB. In questo modo, è possibile garantire una documentazione chiaramente organizzata. È anche possibile esportare le tabelle in MS Excel.
