RF-STAGES: Considerazione delle fasi costruttive

Modulo aggiuntivo per RFEM 5

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

modulo aggiuntivo RFEM 5

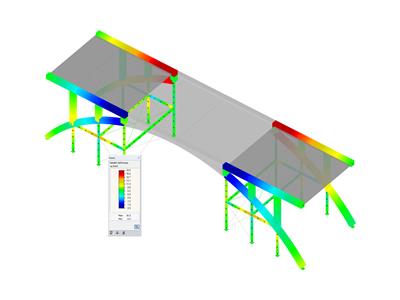

RF-STAGES (versione inglese)

RF-STAGES è un modulo aggiuntivo che consente di calcolare le strutture di aste (in RFEM 5 anche le strutture di superfici e solide) tenendo conto del processo di costruzione.

Trascurare l'influenza del processo di costruzione può portare a errori nel calcolo dei modelli complessivi. Con RF‑STAGES, è possibile analizzare queste influenze e considerarle fino al punto della progettazione strutturale.

Considerazione delle fasi costruttive in RFEM

Totale voci: 4

RF-/STAGES | Caratteristiche

Semplice definizione delle fasi costruttive nella struttura RFEM/RSTAB compresa visualizzazione

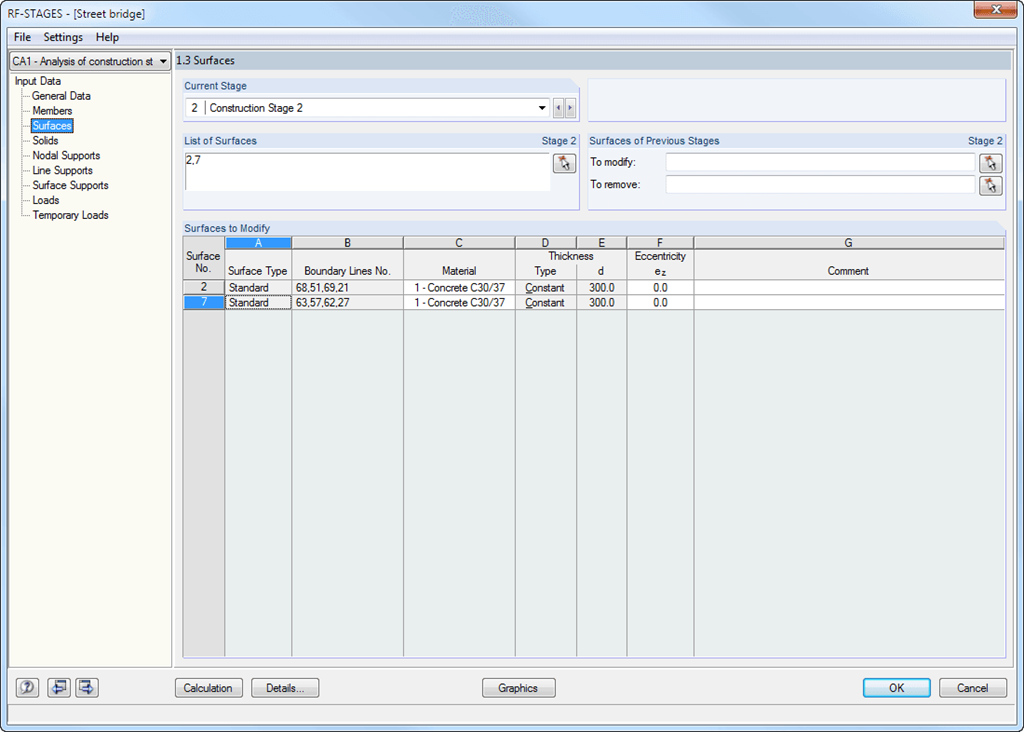

Aggiunta, rimozione e modifica delle proprietà dell'asta, della superficie e del solido (come vincoli interni delle aste, eccentricità della superficie, gradi di libertà per i vincoli esterni, ecc.)
Sovrapposizione opzionale di fasi costruttive con carichi temporanei aggiuntivi, ad esempio carichi di montaggio o gru di montaggio, e altri
Considerazione degli effetti non lineari come la rottura di un asta tesa, fondazioni elastiche o supporti non lineari
Visualizzazione numerica e grafica dei risultati per le singole fasi costruttive o come un inviluppo (max/min) di tutte le fasi costruttive
Relazione di calcolo dettagliata con tutti i dati strutturali e dei carichi per ogni singola fase costruttiva

RF-/STAGES | Immissione delle fasi costruttive

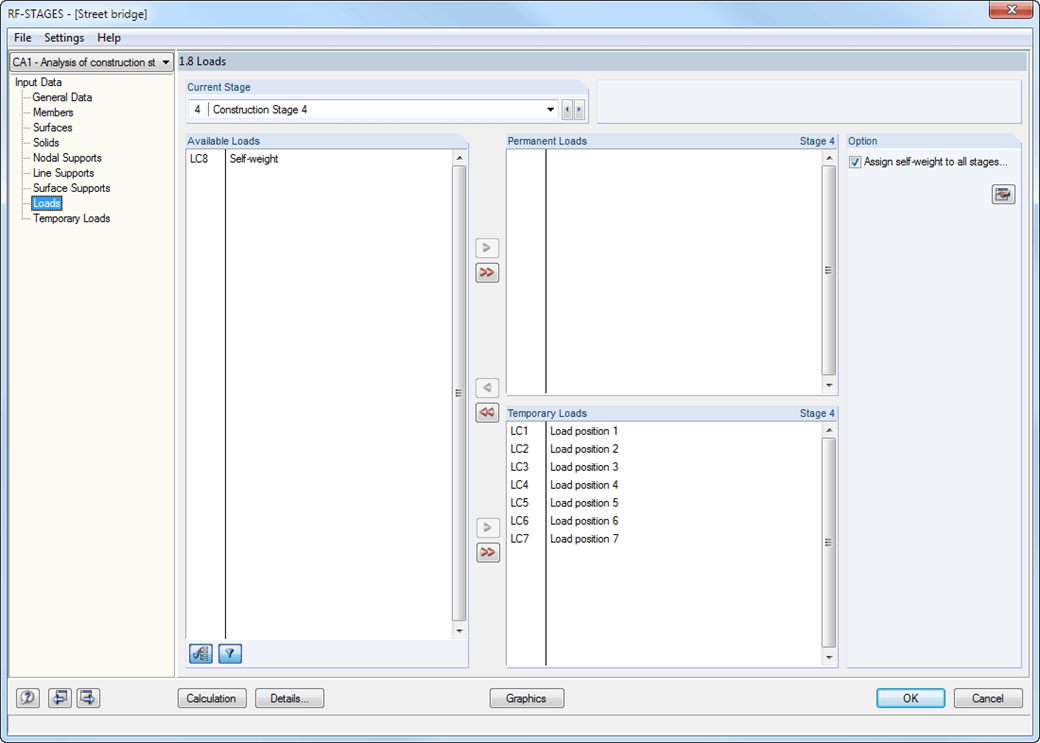

Dopo aver creato l'intera struttura in RFEM/RSTAB, ad ogni fasi costruttive vengono assegnate le singole aste e i casi di carico. Ad esempio, per ogni fase costruttiva è possibile modificare le definizioni delle aste e dei vincoli esterni.

Pertanto, è possibile modellare modifiche strutturali, come quelle che si verificano quando le travi del ponte vengono stuccate successivamente o quando le colonne sono depositate. I casi di carico e le combinazioni di carico già create in RFEM/RSTAB sono divise in "Carico permanente" e "Carico temporaneo" nel modulo aggiuntivo.

I risultati dei carichi temporanei (o gli inviluppi di più casi di carico temporanei) sono aggiunti ai risultati dei carichi permanenti. Ad esempio, è possibile determinare le forze interne massime di diverse posizioni della gru o considerare i carichi temporanei di montaggio disponibili in una sola fase costruttiva.

RF-/STAGES | Calcolo

Il calcolo dei "carichi permanenti" viene effettuato con un'analisi a grandi spostamenti gradualmente per ogni fase di costruzione.

Le differenze geometriche risultanti tra il sistema strutturale ideale e deformato dalla fase costruttiva precedente vengono confrontate sullo sfondo. La fase costruttiva successiva è costruita sopra il sistema tensionato dalla fase costruttiva precedente.

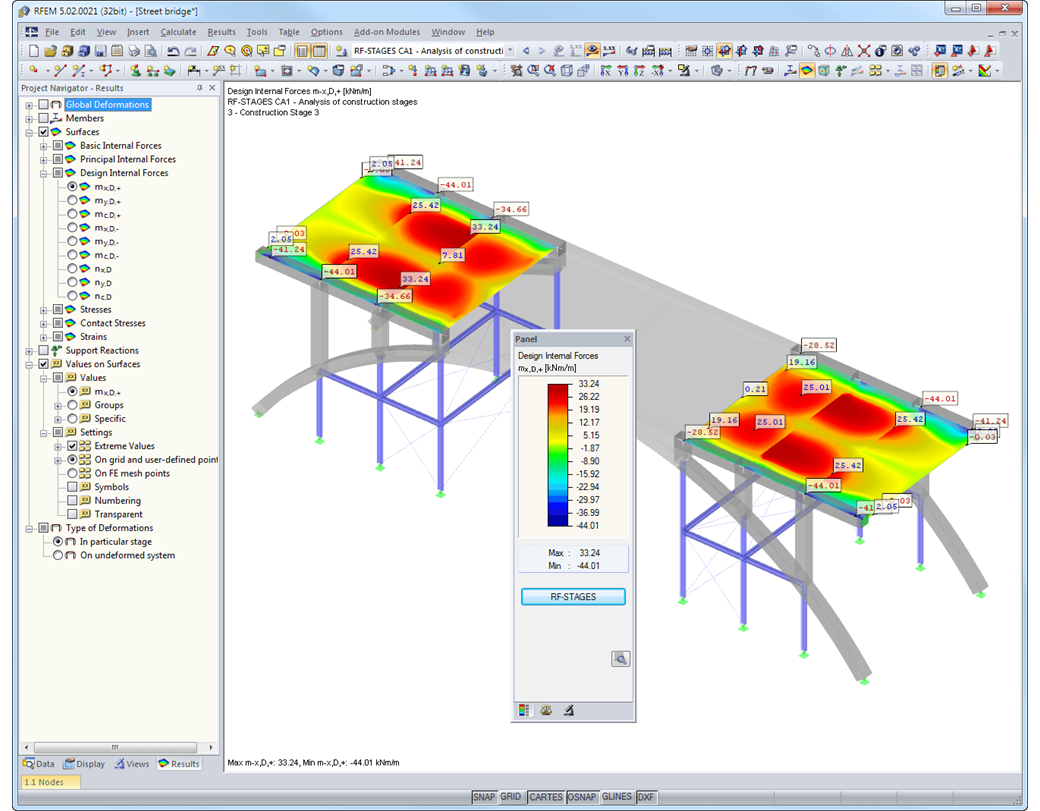

Bemessungsschnittgrößen für Bauzustand 3 in RFEM

RF-/STAGES | Risultati e esportazione

Dopo il calcolo, è possibile valutare i risultati di ogni fase costruttiva direttamente nella finestra del modulo o graficamente nel modello RFEM/RSTAB. In questo caso, è possibile esportare i risultati in RFEM/RSTAB.

Il modulo crea casi di risultati di ogni fase costruttiva e una combinazione di 'inviluppo' che include i valori massimo e minimo di tutte le fasi costruttive. È possibile utilizzare i casi di risultati e la combinazione di inviluppo per ulteriori calcoli in vari moduli aggiuntivi di RFEM/RSTAB.
