Costruzione di un edificio alberghiero Jo & Joe a Gentilly, Francia

Questo progetto rappresenta una grande sfida tecnica per l'azienda Le Bras Frères, il cui nuovo team incarna un passaggio generazionale interno evidenziato da una significativa volontà di aumentare le competenze e la produttività attraverso nuovi investimenti (acquisto di una macchina di grandezza K2i, ampliamento degli impianti produttivi, ecc.).

progettazione

Questo progetto è stato condotto per conto del gruppo alberghiero ACCOR HOTELS, consiste nella costruzione di un edificio dell'hotel JO & JOE situato a Gentilly nella regione meridionale di Parigi, in Francia.

Questo progetto di costruzione contiene le caratteristiche come descritto di seguito:

- Un seminterrato completamente in cemento
- Un piano terra in cemento
- I piani dal secondo all'ottavo sono caratterizzati da un profilo in legno con anime in cemento

La costruzione a telaio in legno copre i seguenti elementi:

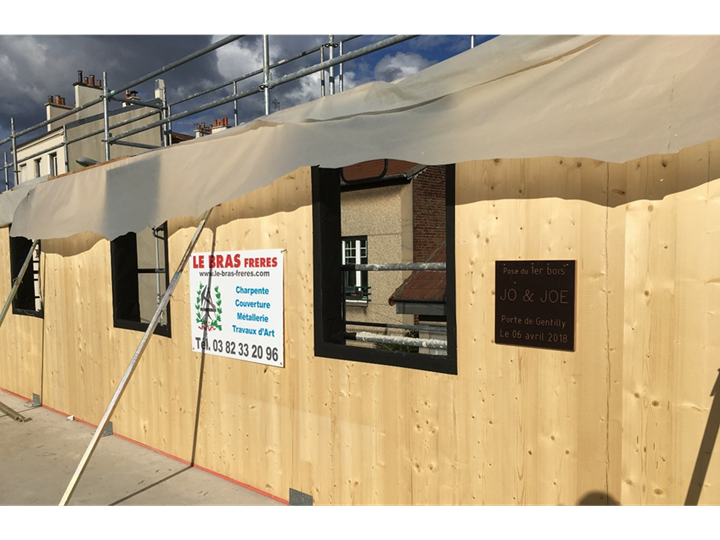

- Pannelli in CLT che modellano le pareti delle facciate
- Pannelli XLAM per la sagomatura di pareti interne
- Colonne in legno LC
- Colonne di supporto LVL
- Travi e architravi in legno LC
- Travi in acciaio
- Angolari metallici che supportano le aperture

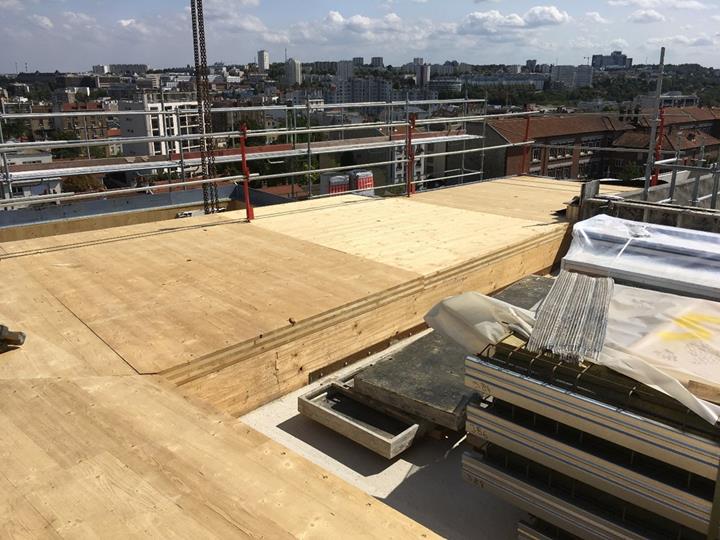

- Pannelli Xlam per la sagomatura dei solai
- Pavimento COFRADAL
- Varie realizzazioni

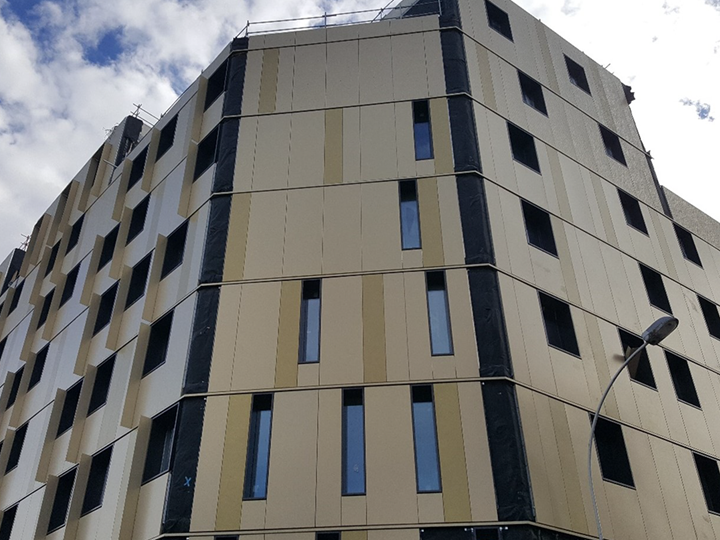

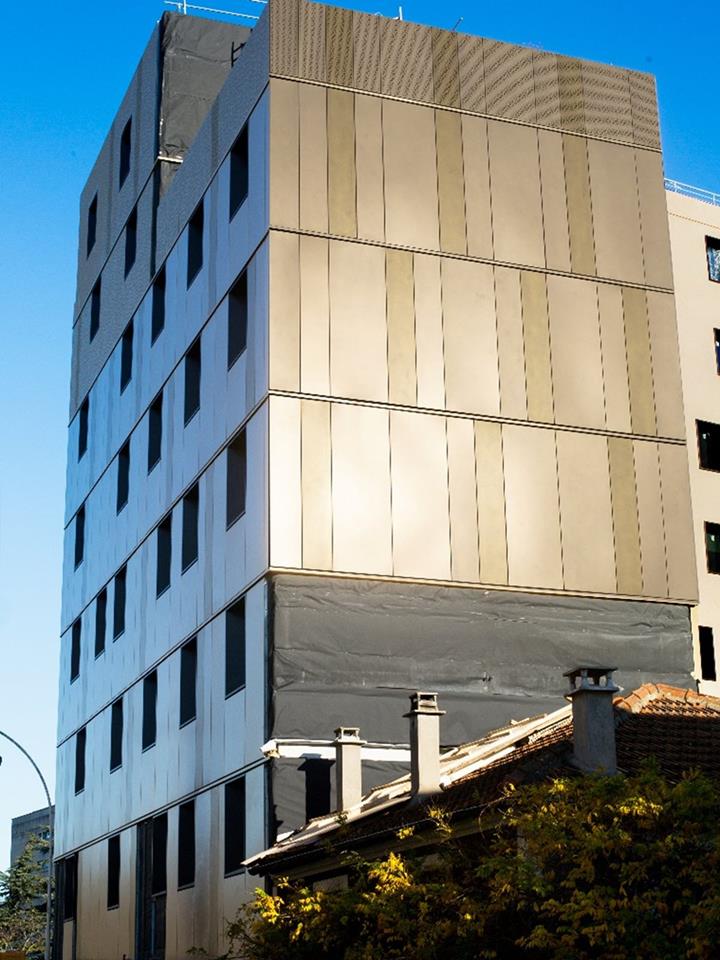

Le facciate sono ricoperte da un rivestimento metallico del tipo a vassoio in lamiera sottile. L'utilizzo di distanziali costituiti da angolari in metallo, fissati meccanicamente alle piastre o ai supporti delle gusci, consente la regolazione tridimensionale.

Le lamelle sono fissate a binari metallici e l'isolamento termico è assicurato meccanicamente grazie a distanziali.

Software di verifica

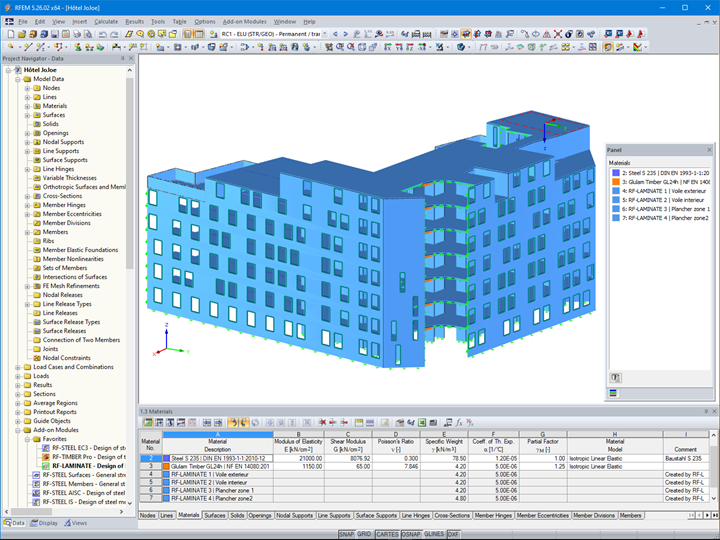

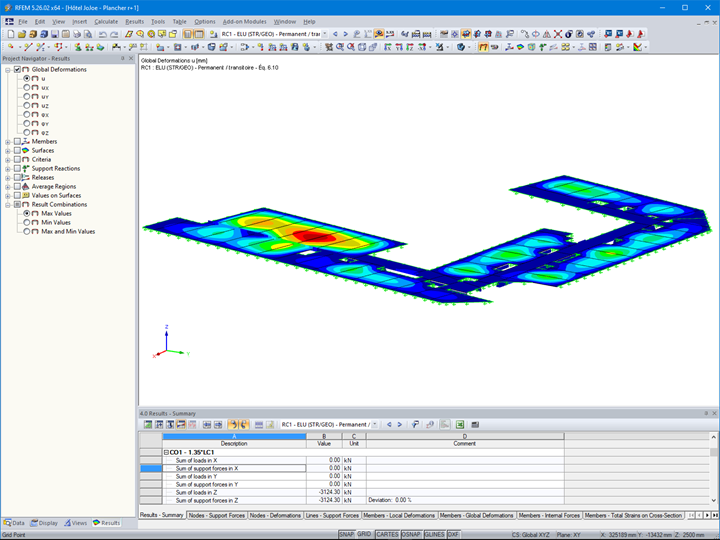

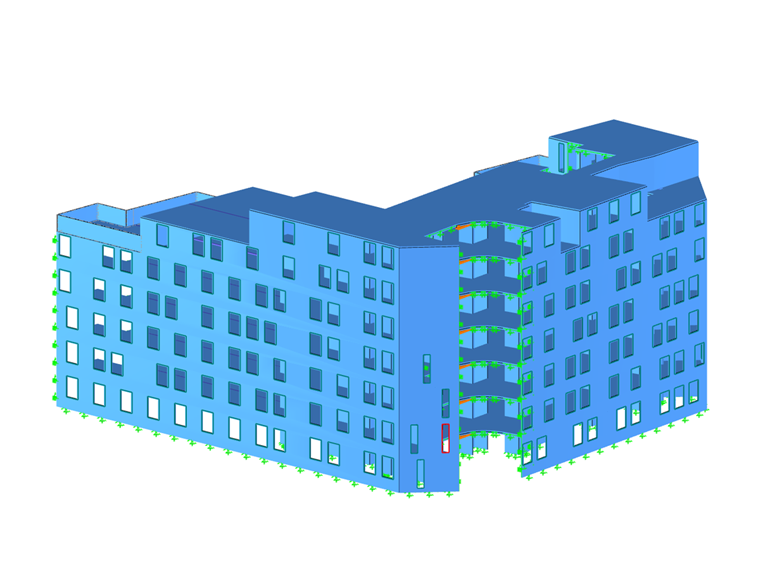

È stato generato un modello 3D della struttura in legno e delle travi in acciaio per abbassare i carichi sul guscio (nuclei di cemento e pareti). Il resto dell'analisi si è concentrato sul controllo di progetto dei solai in XLAM. Il profilo della struttura a strati dei pannelli Xlam dal produttore (Egoin) e la progettazione dei pannelli sono stati eseguiti dal modulo RF-LAMINATE, che integra una vasta gamma di fornitori di pannelli Xlam.

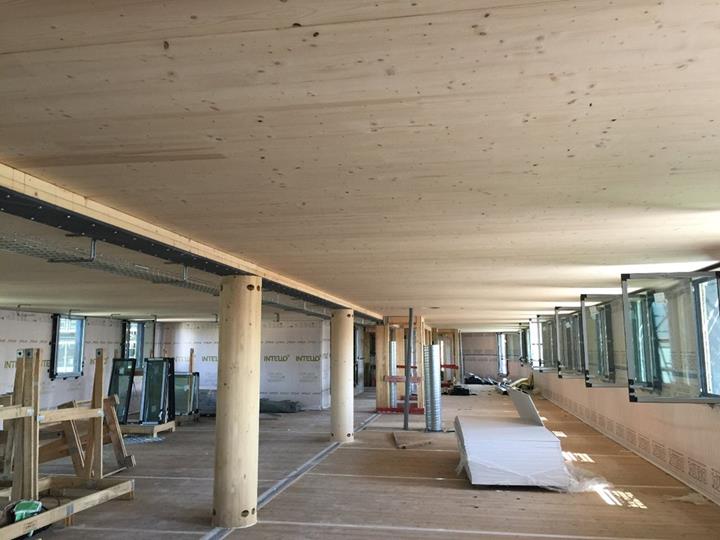

Ogni livello del pavimento è supportato sui bordi da pareti XLAM. I pavimenti nelle aree comuni dell'hotel sono supportati da travi in legno e acciaio. La progettazione delle travi in legno e la loro resistenza al fuoco sono state eseguite con il modulo RF-TIMBER Pro secondo l'Eurocodice 5. Le travi in acciaio sono state progettate secondo lo stesso principio basato sull'Eurocodice 3, affidandosi al modulo RF-STEEL EC3.

Posto
89-93 avenue Paul Vaillant Couturier
94250 Gentilly
USA
Committente ACCOR
Architetto Jean-Paul Viguier e associati
Ingegneria strutturale Le Bras Frères
Struttura in legno e facciata Le Bras Frères


Specifiche del progetto

Dati modello

Numero di nodi 2035
Numero di linee 2818
Numero di aste 245
Numero di superfici 487
Numero di casi di carico 5
Nr. di combinazioni di carico 83
Nr. di combinazioni di risultati 4
Peso totale 701,896 t
Dimensioni (metriche) 43.606 x 44.356 x 19.897 m
Dimensioni (imperiali) 143.06 x 145.52 x 65.28 feet
Versione del programma 5.26.02
