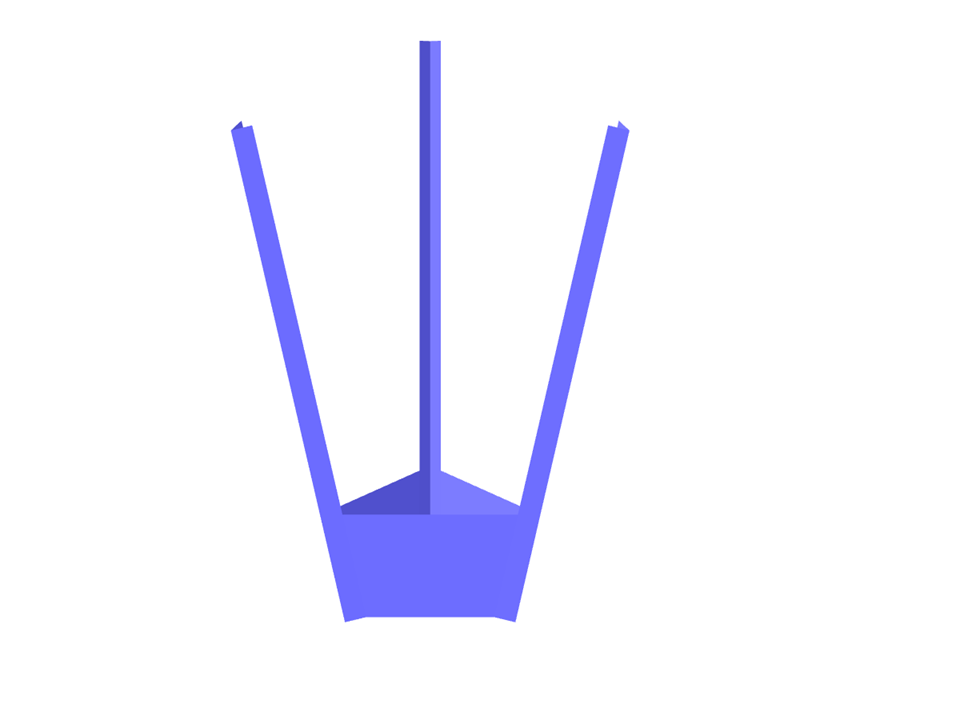

Parametrizzazione della geometria di un palo girevole triangolare in acciaio.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Albero girevole
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 32 |
Numero di linee | 36 |
Numero di aste | 3 |
Numero di superfici | 9 |
Peso totale | 0,160 t |
Dimensioni (metriche) | 1.573 x 1.816 x 2.424 m |
Dimensioni (imperiali) | 5.16 x 5.96 x 7.95 feet |
Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
