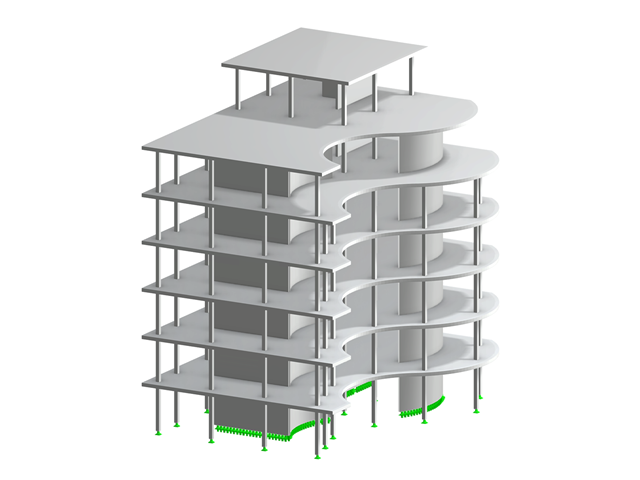

Edificio in calcestruzzo
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Figura 1: Modello di esempio di convalida](/it/webimage/046033/3651680/006.jpg?mw=512&hash=024c9db11178358cdab5075631e47165e2e4f513)
![Figura 1: L'effetto della direzione del vento](/it/webimage/044683/3627810/005.jpg?mw=512&hash=030e1c50257d7fa96f0e7ffc96c49be2668cfd9f)
![Figura 1: Simulazione del vento in una città moderna utilizzando RWIND](/it/webimage/042766/3563251/10.png?mw=512&hash=fe9104cccd682c4804f57c32af54a6db2de16ef8)
![Figura 1: Dimensioni galleria del vento](/it/webimage/038957/3475718/01.png?mw=512&hash=cf6341ab051e7b5d63b2a035f430245c5cc92b11)
![Caratteristica 002825 | Pareti di taglio e travi profonde costituite da aste](/it/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.
![Funzione 002632 | Analisi di solai come sistemi 2D separati](/it/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano essere integrate secondo la norma desiderata Add-on Verifica calcestruzzo per RFEM 6/RSTAB 9 als Stäbe bemessen werden können.
![Caratteristica 002664 | Strumenti di modellazione per la costruzione di modelli](/it/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
![Caratteristica 002645 | Tipo di piano "Solo trasferimento del carico".](/it/webimage/042802/3572836/2023-08-15-07-31-40.png?mw=512&hash=9ae383438cc9e76b80eb19aae00cc8d2fa3b387a)
Utilizzando il tipo di piano "Solo trasferimento del carico", è possibile Add-on Modello edificio Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Questo tipo di elemento raccoglie i carichi sul solaio e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
