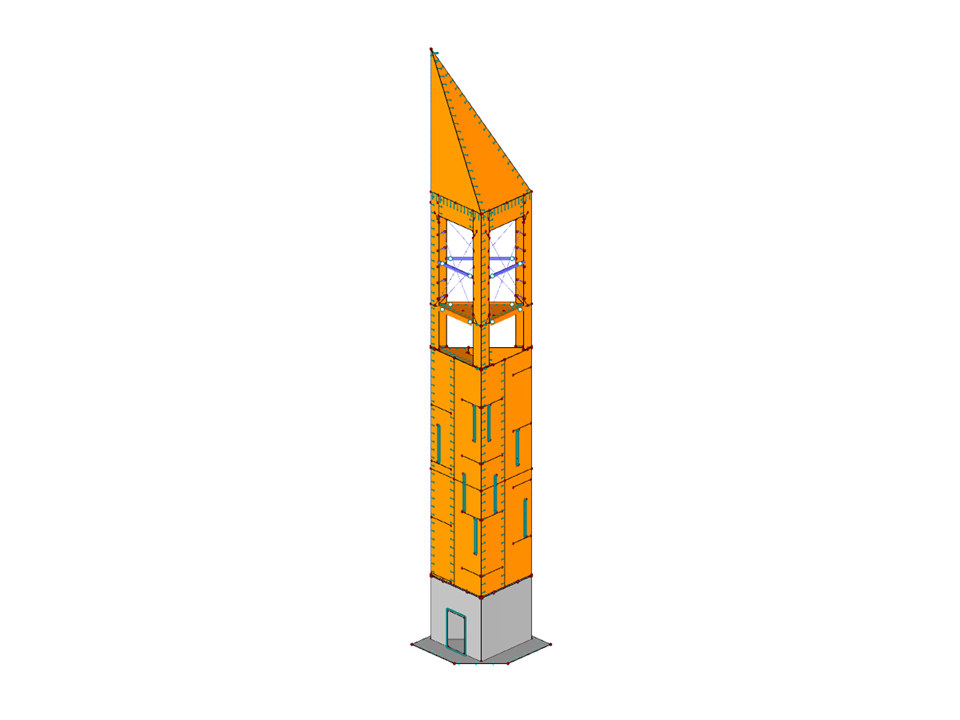

Campanile di legno
Numero di nodi | 339 |
Numero di linee | 396 |
Numero di aste | 60 |
Numero di superfici | 43 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 9 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 138,376 t |
Dimensioni (metriche) | 7.067 x 8.160 x 35.931 m |
Dimensioni (imperiali) | 23.19 x 26.77 x 117.88 feet |
Versione del programma | 5.27.01 |
In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".
Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.
Un "pannello di travi" offre i seguenti vantaggi:
- È possibile la guaina su un lato e su entrambi i lati
- Calcolo automatico di un accoppiamento semirigido
- Guaina bordata
- Guaina pinzata
- Guaina definita dall'utente
- Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
- Considerando le aperture tramite celle di superficie
- Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
- Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)
È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.
Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.
Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:
- Binderholz (USA)
- KLH (USA, CAN)
- Calle buck (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Stirling strutturale
- Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".
Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.
