Questo modello è stato utilizzato per spiegare due opzioni di calcolo, 2D e 3D, durante la progettazione del vetro nel modulo aggiuntivo RF-GLASS.

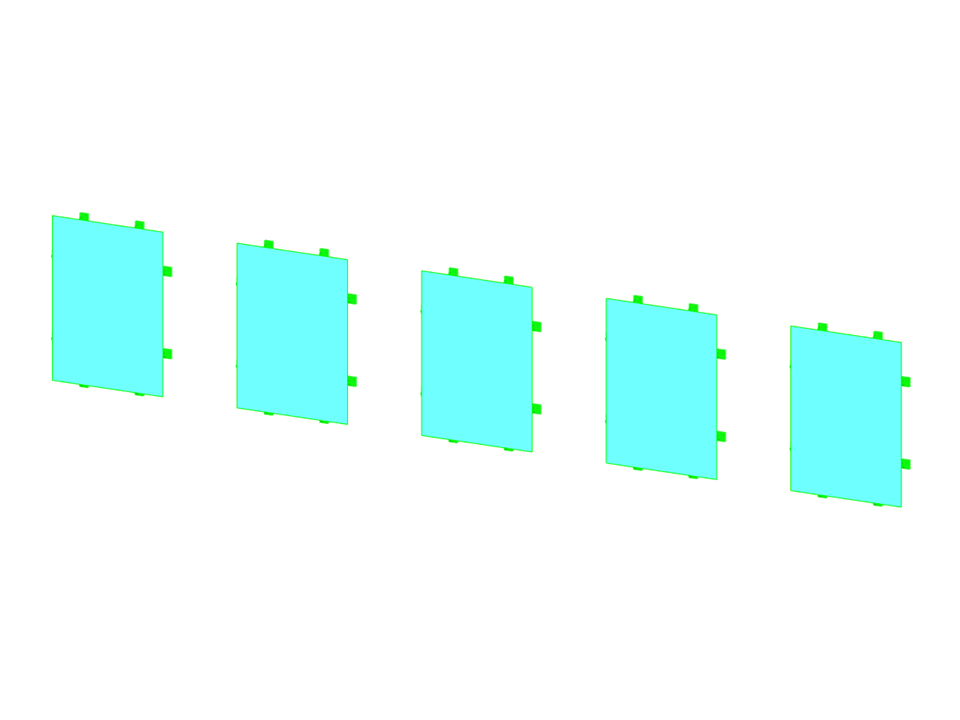

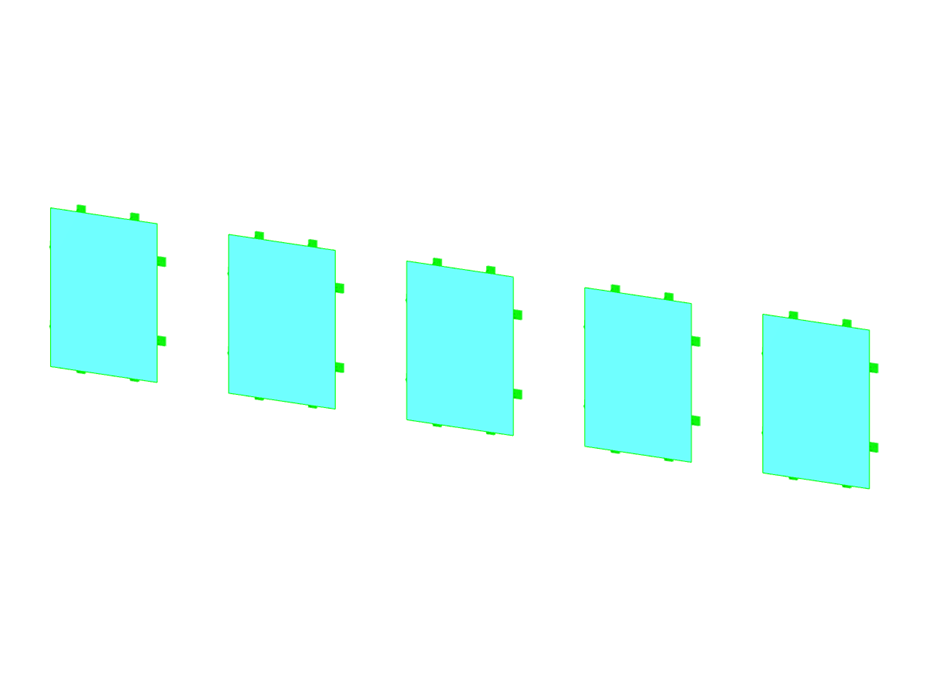

Modello di calcolo dei pannelli di vetro stratificato
Numero di nodi | 20 |
Numero di linee | 20 |
Numero di superfici | 5 |
Numero di casi di carico | 1 |
Peso totale | 0,281 t |
Dimensioni (metriche) | 5.750 x 0.000 x 1.000 m |
Dimensioni (imperiali) | 18.86 x 0 x 3.28 feet |
Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Opzione di calcolo 2D/3D per vetri stratificati](/it/webimage/010341/3017523/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Esempio di ringhiera in vetro](/it/webimage/014024/2838460/001644-01-de.png?mw=512&hash=fc46da28b54ae438231bfea060cb7b674d4475a0)
![Immissione della struttura del livello](/it/webimage/008699/2194724/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Opzioni per le impostazioni della mesh agli elementi finiti](/it/webimage/010208/2423625/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Detaileinstellungen für Spannungen](/it/webimage/007025/1589759/000264-en-png.png?mw=512&hash=682458b38e26942a002ab7a2c04a81cb37b1ce09)
Nel caso del calcolo globale, la rigidezza calcolata sulla base di una composizione selezionata e di una geometria di vetro, viene assegnata ad ogni superficie. Il calcolo procede quindi utilizzando la teoria della piastra. È possibile scegliere se si vuole considerare dei collegamenti a taglio di strati o no.
Se si seleziona il calcolo locale, è possibile specificare ulteriormente calcoli in 2D o in 3D. Il calcolo bidimensionale significa che il vetro monostrato o stratificato è modellato come una superficie, il cui spessore è calcolato sulla base della struttura selezionata e della geometria del vetro (utilizzando la teoria delle lastre). Come per il calcolo globale, si possono considerare o meno collegamenti a taglio degli strati.
Durante il calcolo 3D, i solidi sono utilizzati nel modello che sostituisce ogni strato della composizione. In questo modo, i risultati sono più accurati, ma il calcolo potrebbe richiedere più tempo.
È possibile modellare vetro isolante solo quando viene selezionato il calcolo locale. Lo strato di gas è sempre modellato come un elemento solido, quindi è necessario progettare singole parti di vetro isolante indipendentemente dalla struttura circostante. La legge dei gas ideali (equazione termica dello stato dei gas ideali) è considerata per il calcolo e l'analisi del terzo ordine.
![1.1 Dati generali](/it/webimage/007024/1589728/000263-en-png-png.png?mw=512&hash=891b706c15d81d909e7f4a6ec0f3e75ae155abc8)
Nel modulo aggiuntivo, selezionare le superfici da progettare (ad esempio, utilizzando la funzione Seleziona). La geometria della lastra di vetro, così come i carichi, è importata dal modello RFEM.
Quindi, è necessario decidere se il calcolo deve essere eseguito senza l'influenza della struttura circostante (calcolo locale) o tenendo conto di questa influenza (calcolo globale). Se si seleziona il calcolo locale, ogni superficie selezionata per il progetto viene staccata dal modello e calcolata separatamente.
Il calcolo globale considera l'intera struttura, comprese le lastre di vetro inserite. Tutti i dati sulla composizione del vetro e le proprietà del vetro dei singoli strati devono essere definiti nelle finestre di input di RF-GLASS. È possibile selezionare strati di tipo vetro, lamina e gas. Il materiale desiderato può essere importato direttamente dalla libreria, che contiene un gran numero di materiali.
Tutti i parametri dei singoli strati, compresi i loro spessori, sono modificabili. Inoltre, è possibile creare una serie di composizioni in RF-GLASS, che consentono di progettare diversi tipi di vetro insieme.
Per le vetrate isolanti, è possibile considerare i carichi esterni e i carichi dovuti alla temperatura, alla pressione atmosferica e alle variazioni di altitudine per l'analisi. Il modulo calcola automaticamente questi carichi sulla base dei parametri del carico climatico. Se si seleziona il tipo di calcolo locale, è necessario definire i vincoli esterni delle linee, i vincoli esterni dei nodi e le aste al contorno delle superfici in RF-GLASS. Questi vincoli esterni e aste sono considerati solo in RF-GLASS e non hanno alcuna influenza sul modello creato in RFEM.
![Risultati nel grafico di RFEM - Tensioni](/it/webimage/007026/1589780/000265-en-png.png?mw=512&hash=655a39dcd0ee3300be8ce7e8e2a6f32cc64a4815)
Dopo il calcolo, i risultati vengono visualizzati in finestre di risultati chiaramente organizzate. In questo modo, si può facilmente trovare il massimo rapporto tensionale. Anche il diagramma secondo la composizione degli spessori viene riportato nelle finestre.
Inoltre, RF-GLASS visualizza un elenco delle parti e, per il vetro isolante, la pressione del gas. Nel modello RFEM è possibile visualizzare i risultati con grafici.
Sia le tabelle di input che le tabelle dei risultati di RF-GLASS, compresi i grafici, possono essere aggiunte alla relazione di calcolo di RFEM. Inoltre, è possibile esportare tutte le tabelle in MS Excel.
![Modulo aggiuntivo RF-GLASS per RFEM | Analisi e progettazione di superfici vetrate](/it/webimage/002859/2990100/Glasfläche.png?mw=512&hash=873a3691a7eb1a406b7c932fe994c13deb1caa45)
- Progettazione di vetri monostrato o stratificati e vetri isolanti a strato di gas
- progetto di vetri curvi
- Opzione per selezionare il calcolo locale senza considerare l'influenza di una struttura circostante o il calcolo globale rispetto all'influenza di un'intera struttura
- Calcolo delle tensioni limite secondo DIN 18008:2010-12 o TRLV:2006-08
- Assegnazione dei carichi alle classi di durata del carico
- Ampia libreria di materiali che include tutti i comuni tipi di vetro, lamine e gas in conformità con le norme DIN 18008:2010-12, E DIN EN 13474 e la normativa TRLV:2006-08
- Considerazione facoltativa dell'accoppiamento a taglio degli strati
- Considerazione dei carichi climatici
- Calcolo secondo l'analisi statica lineare o analisi non lineare secondo l'analisi a grandi spostamenti. analisi
- Analisi delle tensioni, verifica allo stato limite ultimo, verifica allo stato limite di esercizio
- Rappresentazione grafica di tutti i risultati in RFEM
- Possibilità di filtrare i risultati e le scale di colori nelle tabelle dei risultati
- Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
