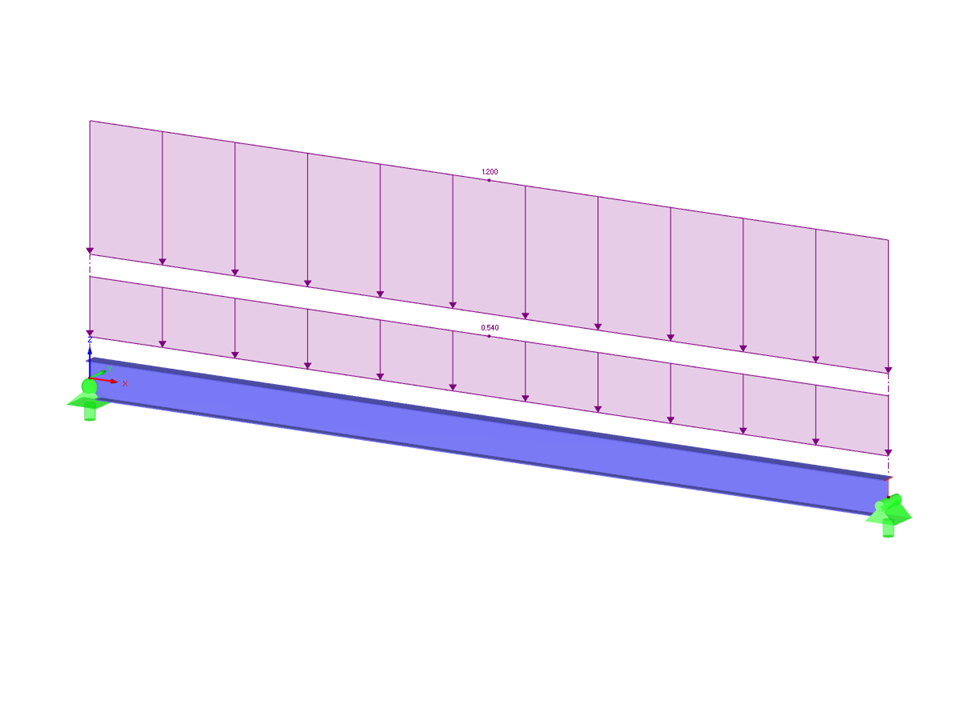

Questo modello confronta il calcolo dell'instabilità flesso-torsionale (LTB) secondo un autovalore, AISC Capitolo F., e un input manuale.
Trave di acciaio | Confronto dei metodi di progettazione di LTB
Numero di nodi | 2 |
Numero di linee | 1 |
Numero di aste | 1 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,794 t |
Dimensioni (metriche) | 10.668 x 0.000 x 0.000 m |
Dimensioni (imperiali) | 35 x 0 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
