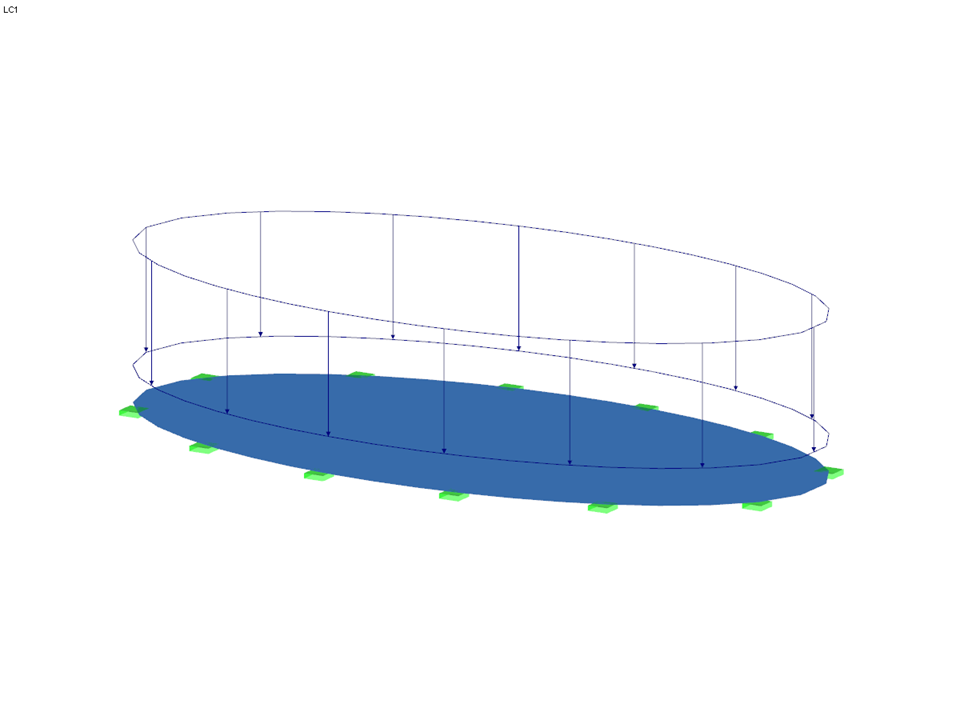

Una piastra ellittica con contorno bloccato è soggetta ad un carico trasversale uniformemente distribuito. Assumendo la teoria della piccola deformazione e trascurando il peso proprio, viene determinata la massima inflessione fuori dal piano della piastra.
Esempio di verifica 000071 | 1
Numero di nodi | 3 |
Numero di linee | 1 |
Numero di superfici | 1 |
Numero di casi di carico | 1 |
Dimensioni (metriche) | 4.000 x 1.999 x 0.000 m |
Dimensioni (imperiali) | 13.12 x 6.56 x 0 feet |
Versione del programma | 5.06.30 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
