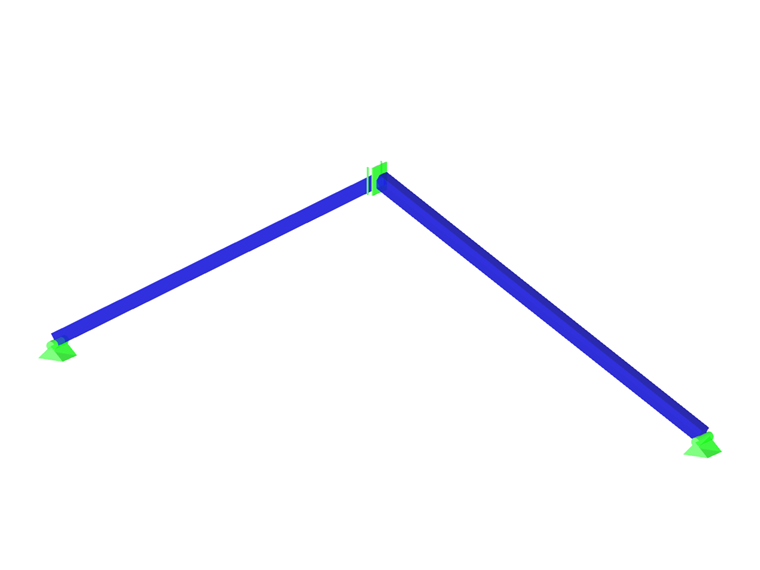

A structure is made of two trusses, which are embedded into the hinge supports. The structure is loaded by concentrated force. Il peso proprio è trascurato. Determine the relationship between the loading force and the deflection, considering large deformations.
