Raggruppamento di oggetti in RFEM 6 e RSTAB 9

Nei programmi RFEM 6 e RSTAB 9, è possibile raggruppare oggetti in base a diversi criteri. Pertanto, gli oggetti che soddisfano i criteri definiti possono essere selezionati e modificati allo stesso tempo. Ciò è possibile con lo strumento "Selezione di oggetti", che è paragonabile a "Selezione speciale" in RFEM 5. Questo articolo ti mostrerà come raggruppare oggetti con "Selezione di oggetti" come nuovo oggetto guida di RFEM 6 o RSTAB 9.

"Selezione di oggetti" in RFEM 6 e RSTAB 9

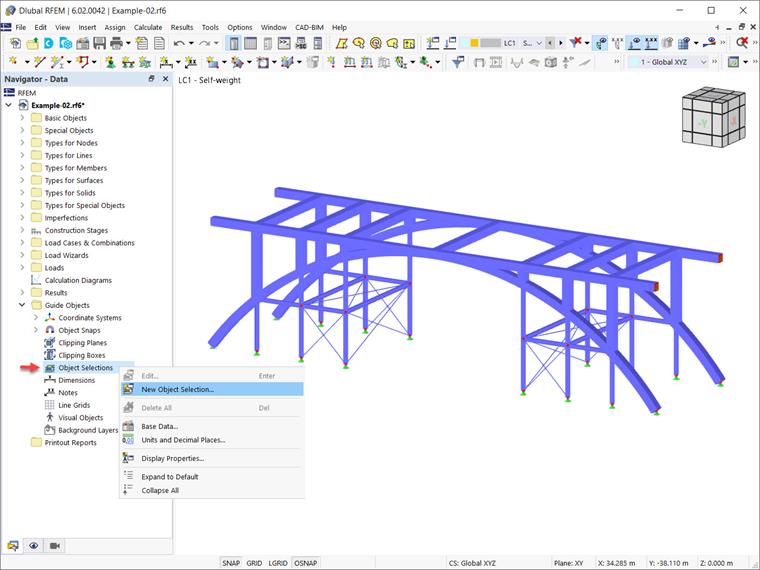

"Selezione di oggetti" consente di definire criteri in base ai quali è possibile selezionare e modificare più oggetti contemporaneamente. In RFEM 6 o RSTAB 9, è possibile trovarlo come parte degli "Oggetti guida" nei dati del navigatore (Figura 1). Ogni Selezione di oggetti può considerare una o più categorie di oggetti.

Le categorie disponibili dipendono dal modello e possono essere, ad esempio, oggetti di base, imperfezioni, carichi, fasi costruttive, oggetti guida e così via. Quindi, per ogni categoria di oggetti, è necessario definire i criteri di selezione in termini di tipo di oggetto e parametri dell'oggetto.

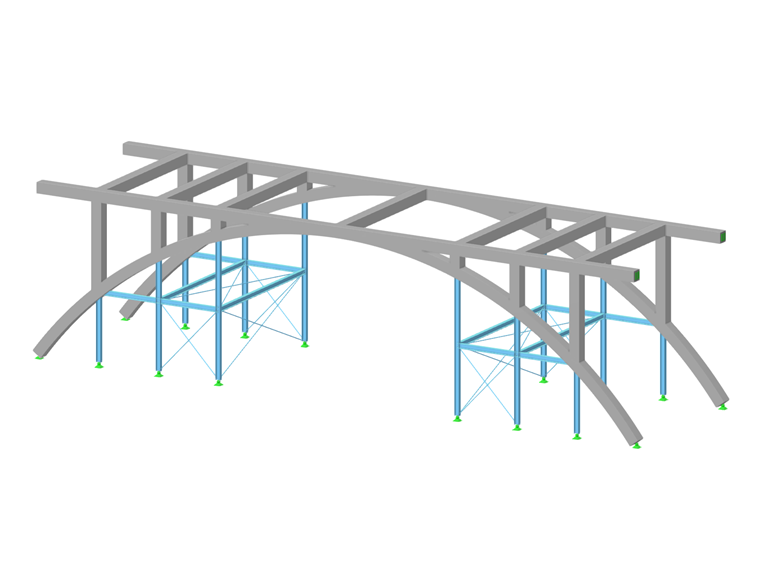

Per illustrare questo in modo più dettagliato, verranno create due selezioni di oggetti per il modello mostrato nell'immagine 1. Nella prima verranno selezionate le aste con la stessa sezione trasversale (HEB 400). Quindi, "Aste" è selezionato come categoria di oggetti nell'elenco "Oggetti" e il tipo di definizione è impostato come "Base".

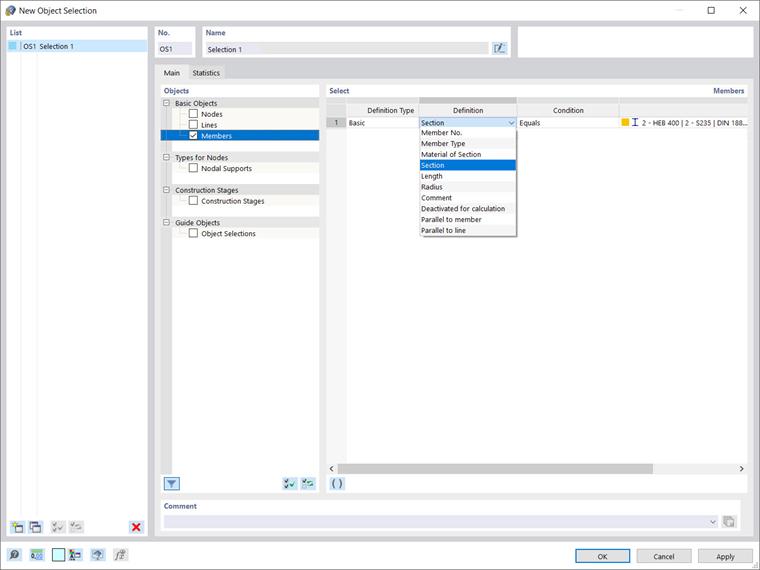

Poiché siamo interessati a selezionare tutte le aste con una sezione trasversale HEB 400, il parametro dell'oggetto in base al quale le aste devono essere selezionate è "Sezione" e la condizione è impostata su "Uguale" (Figura 2).

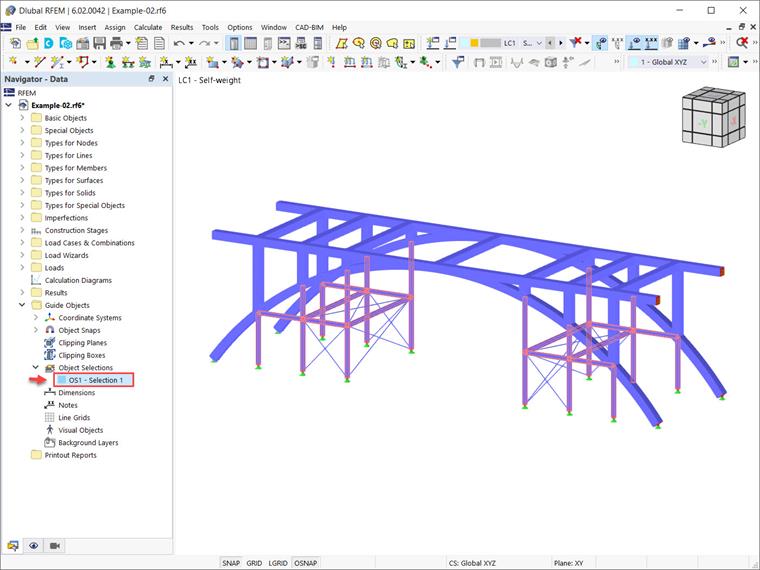

Questa selezione è ora disponibile nei dati del navigatore e può essere attivata come mostrato nell'immagine 3.

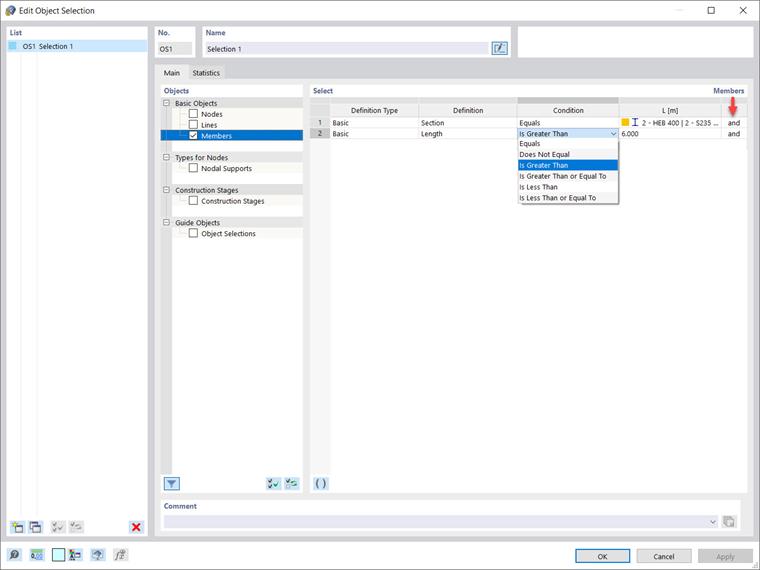

Uno dei vantaggi della creazione di Selezione di oggetti è la possibilità di modificarle in seguito. In questo modo, puoi facilmente aggiungere o rimuovere oggetti nella selezione interessata. L'immagine 4, ad esempio, mostra come modificare la selezione 1 aggiungendo un'altra condizione di selezione (ovvero aste più lunghe di 6 m). Il parametro dell'oggetto ora è "Lunghezza" e la condizione è "È maggiore di".

Si noti che l'ultima colonna consente di definire il modo in cui la selezione di oggetti sarà estesa per la condizione aggiunta. Il criterio "e" significa che ciascuna delle condizioni definite riga per riga deve essere soddisfatta per includere un oggetto nella selezione, mentre "o" significa che un oggetto è incluso nella selezione di oggetti non appena una delle condizioni è soddisfatta. In questo esempio, il criterio selezionato è "e", quindi entrambe le condizioni devono essere soddisfatte affinché un oggetto sia incluso nella Selezione 1.

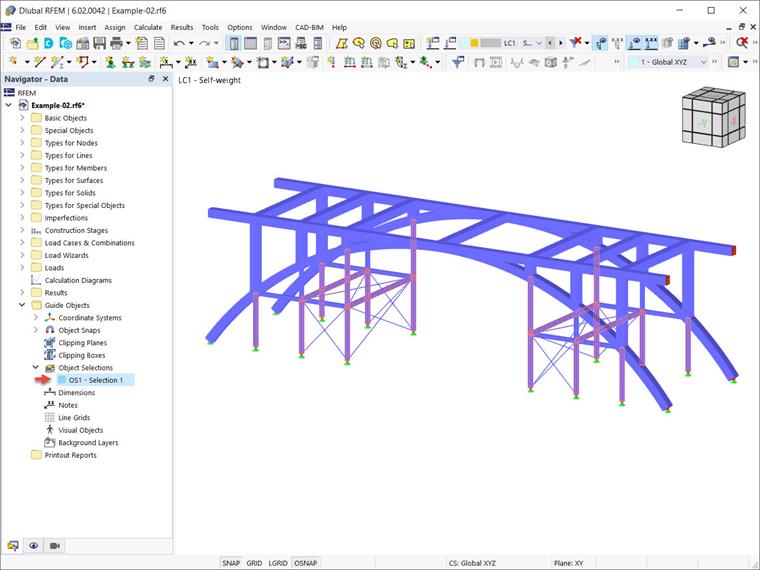

Dopo aver confermato la condizione di selezione aggiuntiva, la selezione 1 viene modificata di conseguenza, come mostrato nell'immagine 5.

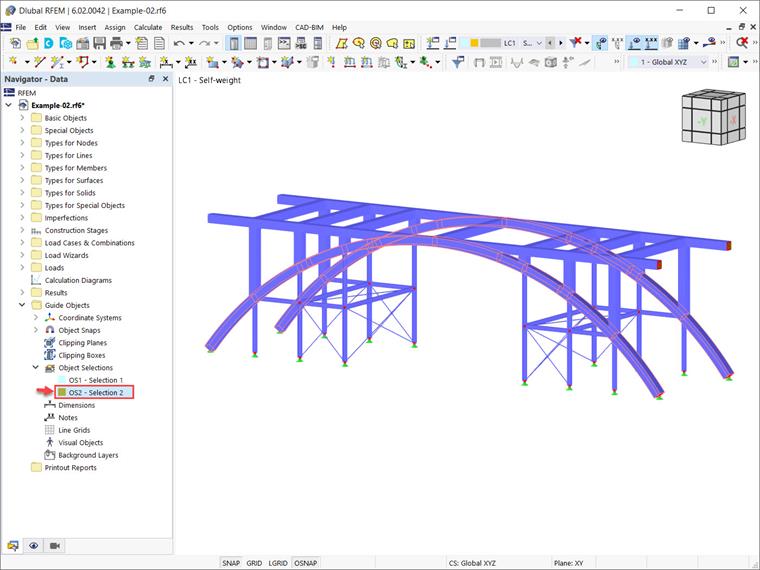

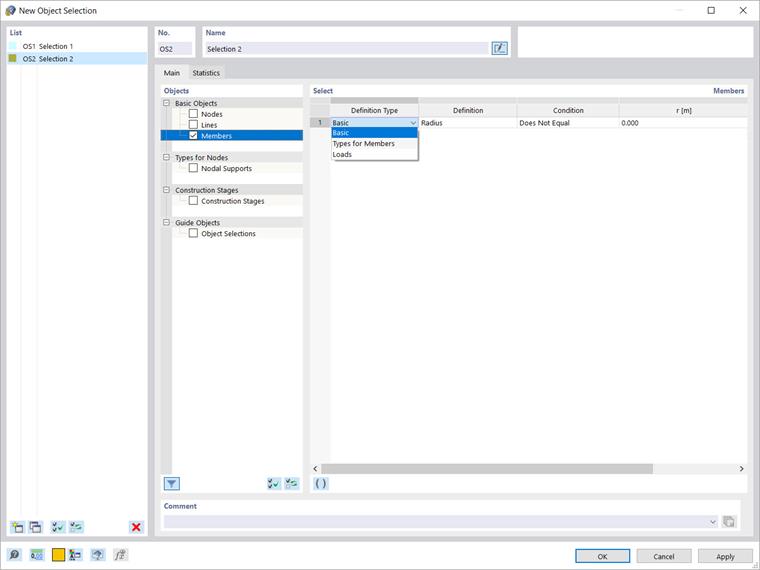

Puoi creare tutte le selezioni di oggetti che ti interessano. Per mostrare ciò, gli archi del ponte saranno inclusi nella nuova selezione 2 (Immagine 6). La procedura è simile a quella utilizzata per creare la Selezione 1. Quindi, "Aste" è selezionato come categoria di oggetti. Il tipo di definizione è di nuovo "Base", mentre il parametro di definizione è ora "Raggio". Poiché gli archi sono aste curve con un raggio diverso da zero, la condizione "Non è uguale" è impostata su 0 m. Ciò si traduce nella creazione della selezione 2, come mostrato nell'immagine 7.


Conclusione

Le selezioni di oggetti in RFEM 6 e RSTAB 9 consentono di raggruppare oggetti che soddisfano determinati criteri. Ciò permette di selezionare e modificare più oggetti contemporaneamente. In una selezione di oggetti è possibile definire varie condizioni così pure per le selezioni multiple indipendenti l'una dall'altra.

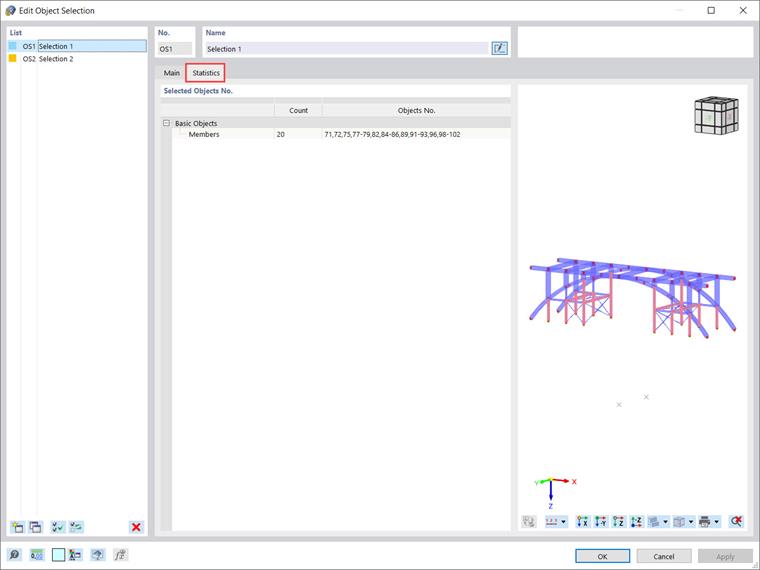

Non appena i criteri di selezione definiti sono soddisfatti, un oggetto viene incluso nella selezione di oggetti. Tutti gli oggetti che sono inclusi nella selezione di oggetti corrente sono elencati nella scheda "Statistiche", come mostrato nell'immagine 8.
